一、產品概述：

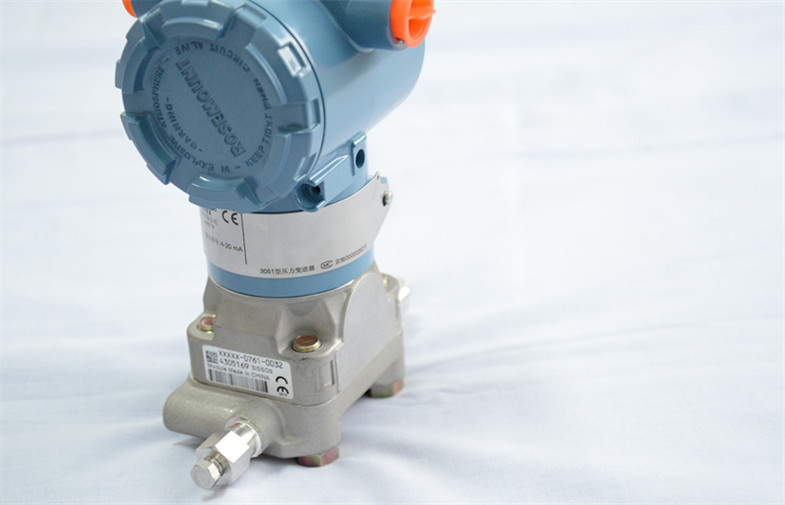

　　3051CA羅斯蒙特絕對壓力變送器，3051TA絕壓變送器集傳感器、電子技術與單隔離膜片設計與一體，實現表壓和絕壓測量的校驗量程從0.3到10000psi 。3051T型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

　　二、技術參數：

　　總體性能：±0.15%FS

　　精度：±0.075%FS

　　絕對壓力：校驗量程從0.3至10000psi

　　表壓：校驗量程從0.3至10000psi

　　不銹鋼與哈氏合金CR過程隔離膜片

　　單隔離膜片設計

　　灌充液：硅油與惰性油

　　可選DIN與Autoclave相配的過程連接

　　羅斯蒙特3051TG/TA壓力變送器典型型號:

　　3051TG1A2B21AB4K5M5

　　3051TG2A2B21AB4E5M5

　　3051TG2A2B21AB4M5

　　3051TG3A2B21AB4K5M5

　　3051TG4A2B21AB4K5M5

　　3051TA1A2B21AB4K5M5

　　3051TA2A2B21AB4M5

　　3051TA2A2B21AB4M5

　　三、選型指南：

　　型號變送器類型

　　3051TG

　　3051TA表壓變送器

　　絕對壓力變送器

　　代碼壓力范圍

　　3051TG3051TA

　　50-0.3至0-30psig(0-2至0-207kPa)

　　0-1.5至0-150psig(0-10至0-1034kPa)

　　0-8至0-800psig(0-55至0-5516kPa)

　　0-40至0-4000psig(0-276至0-27579kPa)

　　0-2000至0-10000psig(0-13800至0-68900kPa)0-0.3至0-30psig(0-2至0-207kPa)

　　0-1.5至0-150psig(0-10至0-1034kPa)

　　0-8至0-800psig(0-55至0-5516kPa)

　　0-40至0-4000psig(0-276至0-27579kPa)

　　0-2000至0-10000psig(0-13800至0-68900kPa)

　　代碼輸出

　　A

　　M(1)4-20mA，帶有基于HART協議的數字信號

　　低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)

　　代碼過程連接型式

　　2A

　　2B

　　2C

　　2F1/4-18NPT陰螺紋

　　1/2-14NPT陰螺紋

　　G1/2AA DIN 16288陽螺紋(僅限量程1-4，SST)

　　錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave(包括壓蓋與篩，僅限量程5SST)

　　代碼隔離膜片過程連接液件材料

　　2(2)

　　3(3)316LSST

　　316L SST

　　哈氏合金C-276

　　哈氏合金C-276

　　代碼灌充液

　　1

　　2硅油

　　惰性液(Fluorinert FC-43)

　　代碼外殼材料導線管入口尺寸

　　A

　　B

　　C

　　D

　　J

　　K

　　L鋁，聚氨酯涂層

　　鋁，聚氨酯涂層

　　鋁，聚氨酯涂層

　　鋁，聚氨酯涂層

　　SST

　　SST

　　SST1/2-14NPT

　　M20×1.5(CM20)

　　PG13.5

　　G1/2

　　1/2-14NPT

　　M20×1.5(CM20)

　　PG13.5
