熱電偶輸入產生故障判別法
按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。若儀表上排數碼管顯示不是發熱體的溫度，而顯示“OVER”、 “0000”或“000”等狀況，說明儀表輸人部位產生故障，應作如下試驗:
①把熱電偶從儀表熱電偶輸人端拆下，再用任何一根導線把儀表熱電偶輸人端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。
②把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶內部連線開路，更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要更換儀表。
③把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆(R)X1擋，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶.否則有一定阻值，說明儀表輸入端有問題，應更換儀表。
④按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+”與“-”接錯而造成的。只要重新條換一下即可。
⑤接線正確。儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40~70℃，甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏(mV)值的對應關系來看，同樣溫度的情況下，產生的毫伏值(mV)B分度號最小，S分度號次小，K分度號較大，E分度號最大，按照此原理來判別。
(2)熱電偶溫度計常見故障與處理見表6-2。

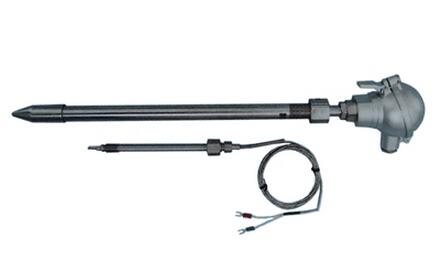

表6-2 鎧裝熱電偶常見故障與處理
| 故障現象 | 故障原因 | 處理方法 |
| 低電勢值偏低 | 熱電極短路 | 找出短路的原因，如因潮濕所致，則需進行干燥；如因絕緣子損壞所致，則需更換絕緣子 |
| 熱電偶的接線柱處積灰，造成短路 | 清掃積灰 | |
| 補償導線間短路 | 找出短路點，加強絕緣或更換補償導線 | |
| 熱電偶熱電極變質或熱端損壞 | 在長度允許的情況下，剪去變質段重新焊接，或更換新熱電偶 | |
| 補償導線與熱電偶極性接反 | 重新接正確 | |
| 補償導線與熱電偶不配套 | 更換配套補償導線 | |
| 熱電偶安裝位置不當或插入深度不符合要求 | 重新按規定安裝 | |
| 熱電偶安裝位置不當或插入深度不符合要求 | 調整冷端補償器 | |
| 熱電偶與顯示儀表不配套 | 更換熱電偶或顯示儀表使之相配套 | |
| 熱點勢值偏高 | 熱電偶與顯示儀表不配套 | 更換熱電偶或顯示儀表使之想配套 |
| 補償導線與熱電偶不配套 | 更換補償導線使之相配套 | |
| 有直流干擾信號進入 | 排除直流干擾 | |
| 熱點勢輸出不穩定 | 熱電偶接線柱與熱電極接觸不良 | 將接線柱螺釘擰緊 |
| 熱電偶測量線路絕緣破損，引起斷續短路或接地 | 找出故障點，修復絕緣 | |
| 熱電偶安裝不牢或外部振動 | 緊固熱電偶，消除振動或采取減振措施 | |
| 熱電極將斷未斷 | 修復或更換熱電偶 | |
| 外界干擾(交流漏電，電磁場感應等) | 查出干擾源，采用屏蔽措施 | |
| 熱點勢誤差大 | 熱電極變質 | 更換熱電極 |
| 熱電偶安裝位置不當 | 改變安裝位置 | |
| 保護管表面積灰 | 清除積灰 |
