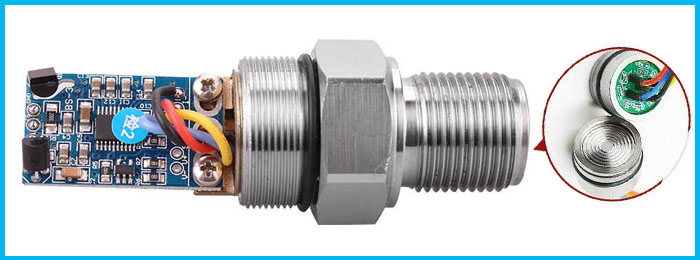

壓力變送器DCS控制方案與設計
發布日期:2017-11-18 13:54
程序組織單元壓力變送器DCS是控制算法組態作為控制軟件的核心部分。 控制算法組態的過程是按照設計好的控制方案創 建解決問題所需的一系列POU，在POU中編寫相 應的控制運算回路。設計的“DCS”界面如圖2 所示。
圖2 “DCS”界面簡介
圖2 “DCS”界面簡介
由圖2可以看到，在控制器算法軟件中設計了 8個程序，實現了對液位、壓力和流量對象裝置的控制，包括壓力變送器液位定值控制、鍋爐內膽水溫 定值控制、單閉環流量定值控制、雙容水箱液位串 級控制、下水箱液位與進水口流量串級控制、單 (雙）閉環流量比值控制、下水箱液位前饋-反饋 控制和流量的純滯后控制。整個工程的內容主要 包括輸入信號處理程序、輸出信號處理程序和控 制算法程序。
3.1輸入信號處理程序
輸入信號處理是將十六進制的數據轉換為工程量，得到有實際物理意義的工程量，給其他功能模塊使用或顯示在顯示器上。數字量到工程量轉換的程序是使用功能塊圖設計的，圖3中列出了上水箱液位值LT1的轉換。“H_E”模塊是十六進制的數據到工程量的轉換模塊，實現由十六進制模入通道數據向工程量數據的轉換。圖3中MT代表輸入模塊類型，WH代表十六進制的數據，并與上水箱液位LT1相連，WG代表數據點的增益。MU代表工程量數據的量程上限，MD代表工程量數據的量程下限。BV代表電信號類型，1為電壓，0為電流。Av代表輸出工程量數據^ ER代表系統狀態，1為故障，0 為正常Q
3.2輸出信號處理程序
輸出信U處觀過程與輸人信號處理過程相反，是將控制運算得到的工程量轉換為位二進 制數送至現場控制站的執行器^工程量到數字量 轉換的程序是使用FBD即功能塊圖設計的，如圖 4所示。“E_H”模塊為工程量數據到十六進制的 數據轉換模塊。圖4中AV代表工程量數據值，并 與電動調節閥輸出DD相連，WH代表十六進制的 數據送至模擬量輸出通道。圖3和圖4中的程序 是在數據庫總控進行基本編譯、聯編和生成下裝 文件后，組態軟件自動生成到控制器算法組態中的。
