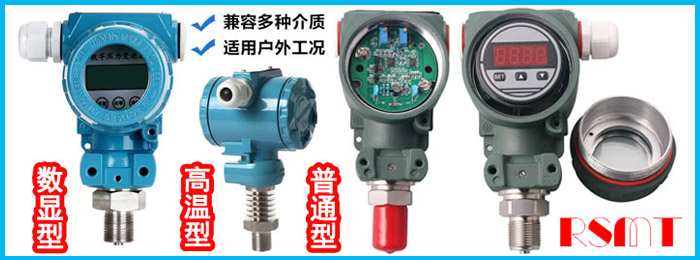

電容式壓力變送器

產品介紹

產品概述：

slk-3351/1151系列電容式變送器可應用于石化、冶金、電力、食品、醫藥、造紙和紡織等工業部門，用來檢測流體的差壓、壓力、液位、界面和密度等參數，與節流孔板配合，還可用于測量流量。它將被測信號轉換成4~20mA.DC標準信號，傳送給顯示、計算、調節或控制等儀器，組成各種自控系統。羅斯蒙特儀器儀表有限公司借鑒國外先進技術，組織了國內變送器設計和制造的專業技術人員，經過多年的不懈努力，研制和開發成功一系列精度高、性能穩定與可靠性好的電容式變送器。我公司生產的電容式變送器自96年投放市場以來，出廠產品的開箱和一次合規率均達100％。

BTL1151/3351差動電容式壓力變送器在測量壓力與差壓方面是目前最成熟的技術,本產品借鑒國際先進技術，在保持與發揚國外同類產品的優良性能的基礎上，采用了特殊的工藝及設備與先進的電子線路設計

slk3351DP/GP系列是我公司獨立開發的新一代小型化差壓/壓力變送器。它秉承了1151成熟的設計理念和先進的制造工藝，并進行了大膽的探索和創新。，是理想的新一代工業測量儀表。. 我公司可根據客戶提供的環境,介進質特定條件進行針對性設計,完美地結合了生產工藝和使用要求.

工作原理：

slk1151/3351電容式壓力、差壓變送器的傳感器均采用微位移式差動金屬電容δ室敏感部件,主要由實現壓力/電容轉換的δ室敏感部件和將電容轉換成二線制4～20mA.DC模擬信號或4～20mA.DC+HART智能的電子線路板組成。當過程壓力從測量容室的兩側（或一側）施加到隔離膜片后，經硅油灌充液傳至δ室的中心膜片上，中心膜片是一個邊緣張緊的平膜片，在壓力的作用下，產生相應的位移(最大約0.1mm),該位移即形成差動電容變化，并經電子線路板的解調、振蕩和放大，轉換成二線制的4～20mA.DC輸出信號，輸出電流與過程壓力的大小成正比。

智能型電容式壓力、差壓變送器采用先進的集成電路及表面貼裝（SMT）技術，變送器的電子部件由一塊電路板組成。BTL3351采用自動溫度補償技術變送器的微處理器控制A/D和D/A轉換的工作也能完成自診斷及實現數字通訊。工作時，一個數字壓力值被微處理器，并作為數字儲存，以確保精密的修正和工程單位的轉換。此外，微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能，EEPEOM存儲所有的組態、特性化及數字微調的參數，存儲器為非易失性的，因此，即使斷電，所有存儲的數據仍能完好保持，以隨時實現智能的通訊。軟件:通過一臺HART通訊器對3351智能變送器進行測試和組態。或者通過任意的支持HART通訊協議的上位系統完成通訊。HART協議使用工業標準的BBLL202移頻鍵控(FSK)技術，以1200Hz或2200Hz的數字信號疊加在4～20mA的信號上實現通訊。通訊時頻率信號對4～20mA的過程信號不產生任何干擾。自診斷：智能變送器可完成連續地自診斷。如果變送器被檢測出故障，則變送器的輸出由用戶可選擇大于22mA或小于3.8mA其中一個值，并且任何的HART上位機設備均能顯示該變送器自診斷的特殊信息代碼。格式化：格式化功能是在變送器進行初始化設定和對數字電子部件進行維護時使用的，標準的格式化菜單提供了兩個功能：特性化和數字微調。

◆特性化：盡管3351智能變送器在出廠時就已被特性化處理好，但用戶仍可以使用這一功能將現有的3351模擬變送器作一些簡單的更新，使它轉換為智能型。特性化功能：調節3351智能電容式變送器的電子部件,讓它正確地反映傳感器的輸出。

◆本功能允許對變送器的特性進行數字標定，以達到制造廠標定的壓力標準值。數字微調包括兩種獨立的操作：

①傳感器微調：可以調節數字過程變量的讀數，使之精確反映壓力輸入；

②模擬輸出調整：使儀表的數字電流與儀表的4～20mA模擬輸出電流一致。組態：

◆標準組態：除非特別指定，否則將按下列組態供貨；工程單位：KPa；4mA-0KPa；20mA—量程上限值；輸出—線性。

◆軟件標簽：空白[軟件標簽（8個字符），除非指明，否則是空白]。

◆除標準組態參數外，用戶還可以指定下表附加的數據。
