擴散硅壓力變送器正確安裝方式
發布日期:2017-11-22 10:43
擴散硅壓力變送器采用具有國際先進技術進口陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。壓力變送器與使用的常規壓力變送器相比,有兩個顯著不同的技術差別:一是測量元件采用新興的高精密陶瓷材料;二是測量元件內無中介液體，是完全固體的。
一、壓力變送器主要特點抗過載和抗沖擊能力強，過壓可達量程的數倍，甚至用硬物直接敲打測量元件也不致使其損壞，且對測量精度毫無影響;穩定性高，每年優于0.1%滿量程，這個技術指標已達到智能型壓力儀表水平;溫度漂移小，由于取消了壓力測量元件中的中介液，因而傳感器不僅獲得了很高的測量精度，且受溫度梯度影響極小,被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
二、擴散硅壓力變送器安裝
1、直接安裝在測量點上（任意角度），若接口尺寸和現場接口尺寸不符，可自制轉換頭連接。
2、盡量安裝在溫度梯度與溫度波動小的場合，同時避免強振動和沖擊。
3、室外安裝時，盡可能放置于保護盒內，避免陽光直射和雨淋，以保持變送器性能穩定和延長壽命。
4、測量蒸汽或其它高溫介質時，注意不要使變送器的工作溫度超限。必要時，加引壓管或其它冷卻裝置連接。
5、安裝時應在變送器和介質之間加裝壓力截止閥，以便檢修和防止取壓口堵塞而影響測量精度。在壓力波動范圍大的場合還應加裝壓力緩沖裝置。

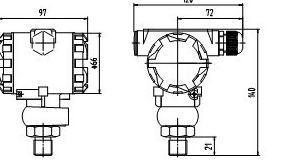

壓力變送器適用性廣、安裝維護方便、可任意位置安裝

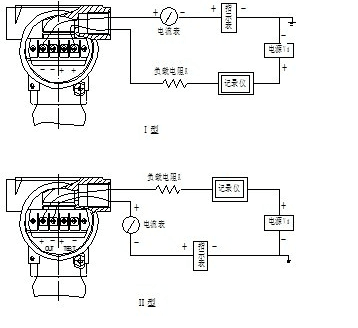

三、擴散硅壓力變送器接線
擴散硅壓力變送器的信號端子設置在一個單獨艙室內，在接線時，擰下后蓋，其中有兩個測試指示表連接端子。測試端子上的電流和信號端子上的電流一樣，都是4~20mADC，可用來連接指示表頭式供測試用。
電源通過信號線接到變送器，千萬不要將電源信號線接到測試端子，否則電源會燒壞連接在測試端子的二極管，如果二極管被燒壞，需換上二極管或短接兩測試端子，變送器便可正常工作。
變送器頂部兩側面的連接孔用電纜密封或信號線裝配，信號電纜通過緊固螺母鎖緊，不用的那個連接口必須密封。
