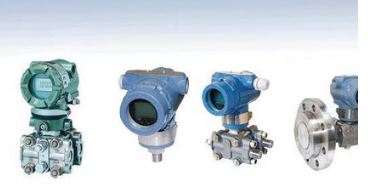

智能變送器的基本工作原理，下面將敘述其工作原理和各部件的功能。

"δ"室傳感器（敏感元件）智能變送器的核心是一個電容式壓力傳達室感器，傳感器是一個

完全密封的組件，過程壓力通過隔離膜片和灌充液硅油傳到感膜片引起位移。傳感膜片和兩電

容極板之間的電容差由電子部件轉換成4-20mA DC的二線制輸出的電信號。

線路板模塊

智能變送器的線路板膜塊是一塊采用專用集成電路（ASICS）和表面封裝技術的線路板。線

路板接收來自傳感器的信號并進行修正和線性化。線路板模塊的輸出部分將數字信號轉換成一個

模擬輸出信號，并可與HART手操器和上位機軟件進行通信。

A/D轉換 A/D轉換電路采用16位低功耗集成電路，將解調器輸出的模擬量電流轉換成數字量，提供給微

處理器作為輸入信號。

微處理器智能變送器的微處理器控制A/D和D/A轉換工作，也能完成自診斷及實現數字通訊。工作

時，一個數字壓力值被微處理器所處理。并作為數字存儲，以確保精密的修正和工程單位的

轉換。此外，微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能設定。

EEPROM存儲器 EEPROM存儲所有的組態，特性化及數字微調的參數，存儲器為非易失性的，因此即使斷

電，所存儲的數據仍能完好保持，以隨時實現智能通訊。

D/A轉換 D/A轉換將微處理器送來的經過校正的數字信號轉換為4-20mA模擬信號并輸出回路。

數字通訊通過一臺通訊器，對智能變送器進行測試和組態。或者通過任意支持HART通訊協議的上

位系統主機完成通訊。HART協議使用工業標準的BELL202頻率相移鍵控（FSK）技術，以

1200Hz或2200Hz的數字信號疊加在4-20mA的信號上實現通訊，通訊時，頻率信號對4-20mA

的過程不產生任何干擾。
