剖析壓力變送器線路圖怎樣接線
發布日期:2017-12-17 13:17
剖析壓力變送器線路圖
壓力變送器線路圖主要用于測量氣體、液體和蒸汽的壓力、負壓力等參數，然后將其轉換成4～20mA.DC信號輸出。Gp型壓力變送器的δ室，一側接受被測壓力信號,另一側則與大氣壓力貫通,因此可用于測量表壓力或負壓。線路圖主要看說明書及手冊，
壓力變送器線路圖怎樣接線主要有以下幾個方面
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2%（標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
阻 尼：通常可在0.1至16秒之間可調。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）

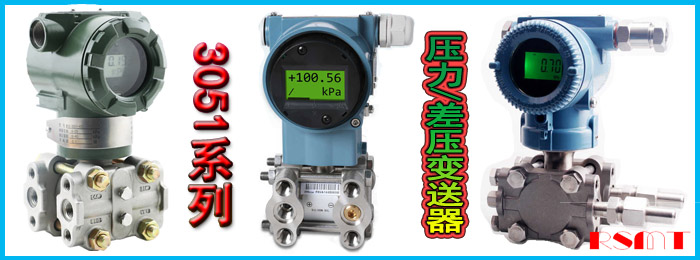

HER-3051GP型壓力變送器
代號 測量范圍 （KPa）
0 0 － 1.3～ 7.5
0 － 6.2～ 37.4
0 － 31.1～ 186.8
0 － 117～ 689.5
0 － 345～ 2068
0 － 1170～ 6895
0 － 3450～ 20680
0 － 6895～ 41370
代號 輸出形式
SF
S 4～20mA.DC 數字放大器，帶4位LCD數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊
代號 容室和接頭材質 排氣／排液閥材質
1
2
3
4 碳鋼鍍鉻
316鋼
哈氏合金C
蒙耐爾合金 316鋼
316鋼
哈氏合金C
蒙耐爾合金
代號 隔離膜片材質
2
3
4
5 316L鋼
哈氏合金C
蒙耐爾合金
鉭
代號 灌充液種類
無
F 低粘度硅油
氟油（惰性液，用于制氧系統）
代號 選用件
數顯指示表 4位LCD數字顯示
管裝彎支架 （安裝管φ60）
板裝彎支架
管裝平支架 （安裝管φ60）
排氣／排液閥裝在容室側面的上部
排氣／排液閥裝在容室側面的下部
橢圓接頭內螺紋NPT
NPT外螺紋接頭
M20×1.5丁字接頭
NPT外螺紋接頭
隔爆型，防爆標志ExdⅡBT4-6
本安型，防爆標志ExiaⅡCT5
