解析如何讀懂羅斯蒙特壓力變送器型號

發布日期:2017-12-23 23:43

對于很多新手來說，從來沒有接觸過羅斯蒙特壓力變送器的是很難讀懂型號的，今天小編圖文并配合文字來詳解！

羅斯蒙特壓力變送器（3051）系列是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些常用壓力變送器的原理及其應用、壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。美國Rosemount(羅斯蒙特)3051壓力變送器，工業領域中最佳的壓力測量產品。

壓力變送器測量范圍

從0–1.5psi到0–4000psi（從0–10到0–27580kPa）0.075%參考精度，包括線性度、遲滯性和重復性

量程比達到100：1 較輕的重量、緊湊的尺寸有助于實現輕松安裝和搬運在實際過程工況下可達到5年的穩定性性能規格

（零基量程、參考條件、硅油灌充液、和316L不銹鋼隔離膜片。）

參考精度

±0.075%標定量程。包括線性度、遲滯性和重復性的綜合影響。

對于量程比小于5：1的量程，精度=±[0.025+（0.01）（URL/量程）]%量程

環境溫度影響

總體影響表示如下：

±（0.15%URL+0.15%量程）/50°F（28°C）

環境溫度范圍從–40°F至185°F（-40°C至85°C）

穩定性

對于±50°F（28°C）的溫度變化，5年內達到±0.125%URL。

振動影響

只考慮諧振頻率影響，其它振動影響均忽略不計。在諧振下，與管道軸向成任意角度的方向施加15－2000Hz的振動進行測試，振動影響小于±0.1%URL/g.

電源影響

小于±0.01%標定量程/伏

安裝位置影響

零點漂移可達2.5inH2O（63.5mmH20），但可以修正掉。無量程影響。

射頻干擾（RFI）影響

小于±0.25%量程上限（URL）（20–1000MHz，30V/m，引線有配管）。小于±0.25%量程上限（URL）（20–1000MHz，10V/m，采用非屏蔽雙絞線，無配管）。

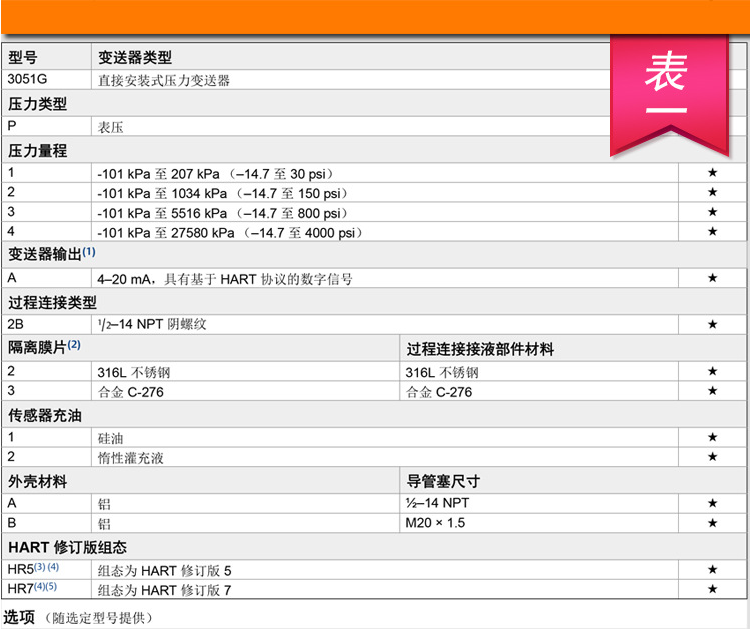

羅斯蒙特壓力變送器型號

最后小編選取標準常用的羅斯蒙特（3051TG/TA/）變送器典型型號:

◆3051TG1A2B21AB4K5M5 ◆3051TG2A2B21AB4E5M5 ◆3051TG2A2B21AB4M5 ◆3051TG3A2B21AB4K5M5 ◆3051TG4A2B21AB4K5M5 ◆3051TA1A2B21AB4K5M5 ◆3051TA2A2B21AB4M5 ◆ 3051TA2A2B21AB4M5
