解析壓力變送器與壓力傳感器它們是何種聯系
發布日期:2017-12-29 13:41
解讀：智能型壓力變送器與壓力傳感器它們是何種聯系，首先我們要了解什么是壓力傳感器，傳感器是將一個要測量的物理量轉換成另一個可以讀取處理的物理量,現代控制中,這種物理量就是電信號；變送器就是將傳感器初級的電信號轉換成標準的電信號,例如電流信號4--20mA,0--20mA,電壓信號0--10V,1--5V。 初級的壓力傳感器是壓力引起應變產生毫伏信號變化，如果傳感器內已經帶有放大整形電路,輸出標準電流或電壓信號，這樣的傳感器也可以稱為壓力變送器； 壓力變送器的叫法，是相對于早期的壓力傳感器都是輸出毫伏信號的,現代的壓力傳感器大部分已經直接輸出標準信號了，所以它們兩個是相互依存的，壓力變送器主要靠壓力傳感器去感應測量管道的壓力，它們是合二為一的一個整體。
為了近一步了解智能型壓力變送器與壓力傳感器圖解，

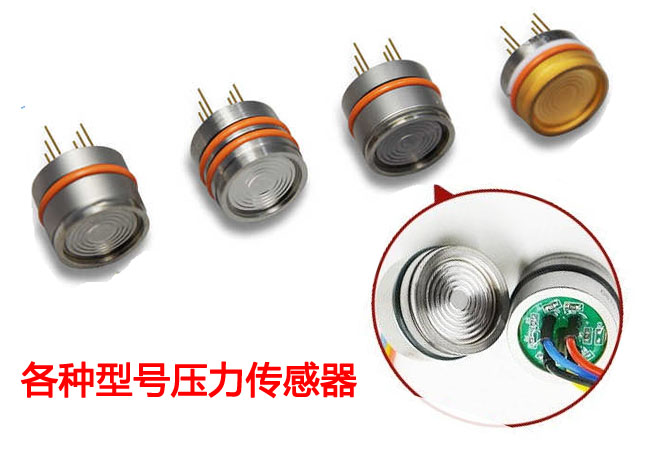

壓力傳感器內部結構圖：
壓力傳感器（圖1）

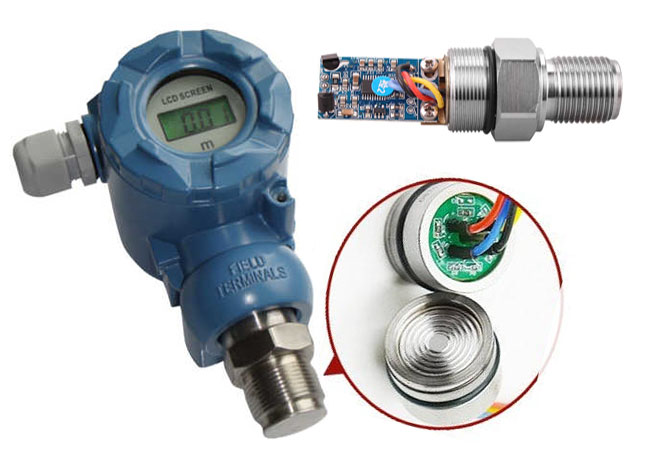

壓力變送器內部結構圖：
壓力變送器（圖2）
壓力傳感器比較常見的包括壓阻式壓力傳感器和壓電式壓力傳感器兩種。
壓阻式壓力傳感器
壓阻式壓力傳感器的工作原理是當壓敏電阻受壓后產生電阻變化，通過放大器放大并采用標準壓力標定，即可進行壓力檢測。壓阻式壓力傳感器的性能主要取決于壓敏元件（即壓敏電阻）、放大電路，以及生產中的標定和老化工藝。
● 應變片
在目前的壓力傳感器封裝工藝中，通常可以將壓阻式敏感芯體做得體積小巧、靈敏度高，而且穩定性好，并將壓敏電阻以惠司通電橋形式與應變材料（通常為不銹鋼）結合在一起，這樣一來，就能確保壓阻式壓力傳感器過載能力強和抗沖擊壓力強。
該類傳感器適合測量高量程范圍的壓力變化，尤其在1Mpa以上時，線性很好，精度也很高，并適合測量與應變材料兼容的各類介質。
● 陶瓷壓阻
在結構上，該類傳感器將壓敏電阻以惠司通電橋形式與陶瓷燒結在一起。其過載能力較應變片類低一些，抗沖擊壓力較差，但靈敏度較高，適合測量50Kpa以上的高量程范圍，而且耐腐蝕，溫度范圍也很寬。
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，可以和應變式傳感器相兼容。
