詳解孔板流量計的構造及校驗檢測

發布日期:2018-02-16 20:03

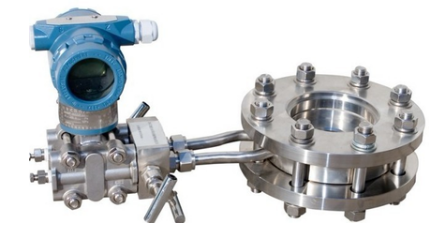

孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。

孔板流量計又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量?？装辶髁坑嫲惭b要求節流裝置的安裝和適用于下列管段和管件有關：節流件上游側第一阻力件、第二阻力件，節流件下右側第一阻力件，從節流件上游第二阻力件到下游第一阻力件之間的管段以及差壓訊號管路等。管道條件節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。

孔板流量計校驗檢測：

孔板流量計經過嚴格的校驗檢測，用戶在購買后可放心使用。該流量計應用領域比較廣泛，所有的單相流速都可以測量，一部分混相流也可以使用該產品。因為兩相流而不能準確計量，甚至有可能發生水錘現象，損壞管件。若使用環形孔板，冷凝水可以從環形孔板的邊沿流走，本產品最小流通面是緊貼管內壁的圓環，而標準孔板最小流通面是處于管中心的同心圓。流體中的雜質流速較低，一般是緊貼著管壁邊流動，節流裝置新品種的不斷出現并獲得推廣應用，與節流裝置相配套的差壓變送器及顯示儀表在性能和質量方面發展迅速。

孔板流量計本應是尖銳直角的入口邊緣卻變成了喇叭口，改變了流出系數，產生了較大誤差，不得不更換。可見，測量高溫流體的流量，本產品是最佳選擇。
