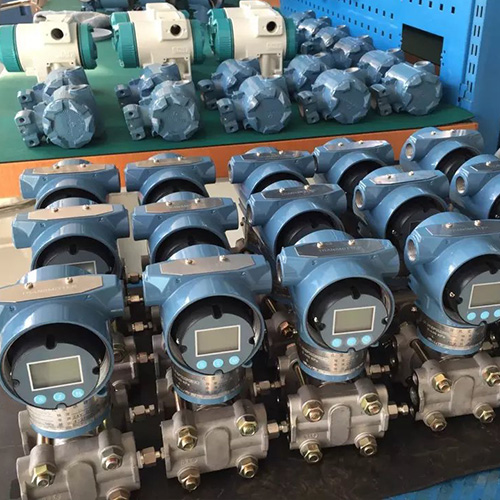

EJA110A差壓變送器

L膜盒

M膜盒

H膜盒

V膜盒

測量范圍

-10~10kPa
(-40~40inH2O)

-100~100kPa
(-400~400inH2O)

-500~500kPa
(-2000~2000inH2O)

-0.5~14MPa
(-70~2000psi)

測量量程

0.5~10kPa
(2~40inH2O)

1~100kPa
(4~400inH2O)

5~500kPa
(20~2000inH2O)

0.14~14MPa
(20~2000psi)

精度

±0.075%

±0.065%

±0.065%

±0.065%

防護等級

IP67，NEMA 4X，和JIS C0920防浸型

防爆規格

FM，CENELEC ATEX，CSA，IECEx

輸出信號

4~20mA DC， FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信

電源

BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISLKO模式9~17.5V DC)

環境溫度

-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器)

過程溫度

-40~120℃ (-40~248℉) (普通型)

最大工作壓力

16MPa(2300psi)
L膜盒(特殊材料)3.5MPa(500psi)

安裝

2-inch管安裝

接液部件材質

膜盒

SUS316L(膜片: 哈氏合金C-276)，
哈氏合金C-276，鉭材，蒙乃爾

容室法蘭

SUS316，哈氏合金C-276，蒙乃爾

外殼

鋁合金或SUS316不銹鋼(可選)

第1項：輸出信號

-D

4-20mA DC/BRAIN協議數字通訊

-E

4-20mA DC/HART協議數字通訊

-F

FF現場總線通訊

第2項：測量范圍（膜盒）

L

0.5-10KPa

M

1-100KPa

H

5-500KPa

V

0.14-14MPa

第3項：接液件材質

S

JIS SLKS14A JIS SUS316L JIS SUS316

H

JIS SLKS14A 哈氏合金C-276 JIS SUS316

M

JIS SLKS14A 蒙乃爾 JIS SUS316

T

JIS SLKS14A 鉭 JIS SUS316

A

哈氏合金C-276 哈氏合金C-276 哈氏合金C-276

D

哈氏合金C-276 鉭 哈氏合金C-276

B

蒙乃爾 蒙乃爾 蒙乃爾

第4項：過程接口

0

無過程接頭（Rc1/4內螺紋在容室法蘭上）

1

Rc1/4內螺紋過程接頭

2

Rc1/2內螺紋過程接頭

3

1/4NPT內螺紋過程接頭

4

1/2NPT內螺紋過程接頭

5

無過程接頭（1/4NPT內螺紋在容室法蘭上）

第5項：螺栓和螺母材質

A

JIS SLKM435 3.5MPa

B

JIS SUS630 14MPa

C

JIS SUH660 3.5MPa

第6項：安裝方式

-2

垂直配管連接，右邊高壓，上部安裝過程接頭

-3

垂直配管連接，右邊高壓，下部安裝過程接頭

-6

垂直配管連接，左邊高壓，上部安裝過程接頭

-7

垂直配管連接，左邊高壓，下部安裝過程接頭

-8

水平配管連接，右邊高壓

-9

水平配管連接，左邊高壓

第7項：電氣接口

0

G1/2內螺紋，一個電氣接口

2

1/2NPT內螺紋，二個電氣接口，無盲塞

3

Pg13.5內螺紋，二個電氣接口，無盲塞

4

M20內螺紋，二個電氣接口，無盲塞

5

G1/2內螺紋，二個電氣接口，一個盲塞

7

1/2NPT內螺紋，二個電氣接口，一個盲塞

8

Pg13.5內螺紋，二個電氣接口，一個盲塞

9

M20內螺紋，二個電氣接口，一個盲塞

第8項：內藏顯示表

D

數字顯示表

E

數字顯示表帶測量范圍設置鈕

N

無

第9項：安裝托架

A

JIS SECC 2”管安裝（平托形）

B

JIS SSUS304 2”管安裝（平托形）

C

JIS SECC 2”管安裝（L形）

D

JIS SSUS304 2”管安裝（L形）

N

無
