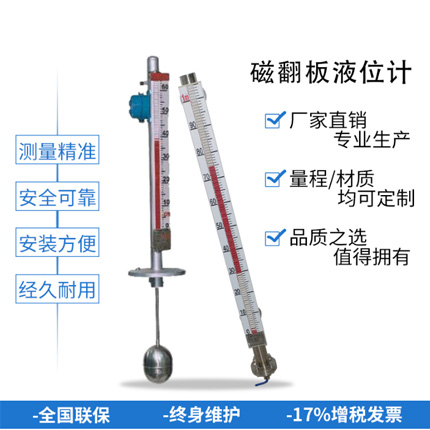

UQC-C11a磁翻板液位計高溫低壓型概述

UQC系列磁翻板液位計型號有UQC-C11aWA1RB、UQC-C11aWA3RP、UQC-C11aOBd、UQC-C11aWA3RBd等，是按磁性液位計HG/T21584－95標準研制生產的產品。可適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于被測介質與指示器完全隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時，當與其它儀表配套時，可實現液位的上、下限報警和遠距離的自動控制。所以它廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

□  UQC-C11a磁翻板液位計高溫低壓型結構和原理
液位計根據浮力原理和磁性耦合作用研制成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到液位指示器，驅動紅液位指示器中的紅，白翻柱翻轉。、當液位上升時，翻柱隨著液位高度相應變成紅色，紅色的高度表示容器中液位的高度，反之，液位下降時翻柱將由原來的紅色變成白色。

LB磁性位置變送器由液位傳感器和裝換模塊組成。該變送器的傳感器以捆綁的形式固定在UQC磁性浮球液位計的外浮子室的外側，使其處于液位計同一磁場系統中，當磁性浮子液位上下移動時，對應液位位置的干簧吸合改變電子線路中電阻值輸出4~20mADC標準信號輸出

AK型磁性報警開關采用日本進口的全密封磁保持開關，該報警開關以捆綁的形式固定在UQC磁性浮球液位計外浮子式的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的全密封保持開關作用吸合，輸出開關信號，通過控制裝置達到控制目的。

上述的位置變送器和報警開關輸出的信號可方便與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的

□  UQC-C11a磁翻板液位計高溫低壓型特點

● 適用于容器內液體介質的液位，界位測量。除現場指示外，還可配遠位置變送器、報警開關進行遠距離信號傳遞
●指示新穎，讀數直觀，指示器的觀察方向可根據用戶的需要位置而改變。
● 指示機構與被介質完全隔離，因而密封性好，可靠性高，使用安全。
● 結構簡單，安裝方便，維修費用低。
● 耐腐蝕、防爆，無需電源

□  UQC-C11a磁翻板液位計高溫低壓型主要技術指標

●測量范圍：側裝式：300～15000mm;  頂裝式：300～4000  底裝式 300-4000
●精確度：10mm
●工作壓力：≤2.5Mpa(普通型)　
                 ≤16Mpa（高壓型）
●介質密度：≥0.45g/cm3
●介質溫度：-196～＋350℃
●介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
●連接法蘭：采用化工部標準 HG20592～20635－97

□  UQC-C11a磁翻板液位計高溫低壓型選型差數表

□   測裝式：型號UQC-C11a

注意：1，以上表中的外形及安裝尺寸見圖示，液位計底部的排污閥用戶在訂貨時必須注明，一般情況下液位計在出廠不配排污閥

2，浮子長度300~500mm，通常為300mm.

3,法蘭連接DN可根據用戶要求定制，表中所例技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況特殊設計

4，高溫型是采用陶瓷翻柱

5，介質密度小于0.8g/cm3時浮子采用肽合金材料。

6，上部排氣孔如果需要在訂貨時必須注明
