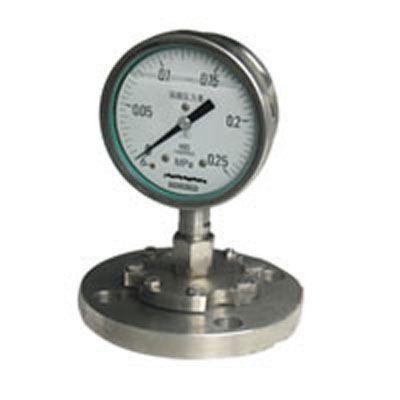

Y-60BF/Z/MC衛生型隔膜式壓力表概述
Y-M系列衛生型隔膜壓力表具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠的安全等優點。能滿足藥品生產質量規范(GMP)的要求。在制藥、食品、飲水、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。
Y-60BF/Z/MC衛生型隔膜式壓力表主要技術指標：
隔膜表的耐蝕性
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。
隔膜材料：316，316L
法蘭材料：316，316L
密封圈材料：硅橡膠、聚四氟乙烯
密封液的選擇
為了保證衛生型隔膜表使用的可靠性和安全性，根據不同用途選擇合適的密封液。
|
密封液 |
受壓部溫度范圍℃ |
比重 |
體膨脹 |
|
甘油水溶液 |
-5~100 |
1.27 |
0.61×10-3 |
|
丙二醇 |
-30~160 |
1.04 |
0.70×10-3 |
|
植物油 |
-5~100 |
1.93 |
0.70×10-3 |
Y-60BF/Z/MC衛生型隔膜式壓力表測量范圍及型號標示
|
型號(Type) |
形式 |
量程上限值 |
||
|
配抗振壓力表 |
配不銹鋼壓力表 |
|||
|
Y-60A/Z/Z/MC |
Y-60B/Z/MC |
MC |
卡箍式 |
0.6~2.5 |
|
Y-100A/Z/Z/MC |
Y-100B/Z/MC |
0.4~2.5 |
||
|
Y-100A/Z/Z/MN |
Y-100B/Z/MN |
MN |
螺母式 |
0.4~2.5 |
|
Y-100A/Z/Z/MH |
Y-100B/Z/MH |
MH |
矩形法蘭式 |
10~60 |
注：1.用戶也可選用其它通用型壓力表，訂購時同本公司協商。
2.壓力表同隔膜裝置連接方式也可選用其它形式，訂貨時同本公司協商。
本廠生產的Y-60BF/Z/MC衛生型隔膜式壓力表，在隔膜座上均打印“白云”商標、產品型號和生產批號。
