摘要 本文主要講述的是關于隔膜壓力表的用途、原理、結構，以及改進前與改進后的相同處與不同處，改進后的優點等。不銹鋼隔膜式壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，將原來的由螺栓連接法蘭與隔膜體的結構，改為現在的隔膜體和法蘭均為螺紋連接，這種結構不但方便裝配者裝配、調校，也減輕了很大的重量，方便了用戶安裝。另一種插入式隔膜壓力表，采用插入筒連接，解決了用戶無法測量被測介質壓力的問題，為用戶解決了難題，也提高了我們的產品知名度。
一、隔膜式壓力表簡介
1、隔膜式壓力表的用途：為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清，防止沉淀物持續積聚的場合的壓力檢測時，必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。隔膜表主要用于石油、化工、制藥、食品輕紡等工業部門生產過程中的壓力檢測。隔膜式壓力表是一種全密封的間接測量式壓力儀表。主要用于測量氣體、液體、粘度較大的酸性、堿性、醛化、氯化物等腐蝕性較強的介質
壓力。
2、隔膜式壓力表的原理：不銹鋼隔膜式壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力接近于被測介質的壓力值。

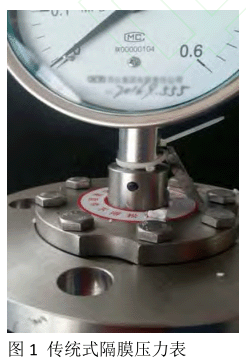

3、隔膜式壓力表的結構：我們一般生產的隔膜式壓力表有法蘭式、螺紋式，由壓力表表頭、膜座、膜片、法蘭等組成，是將焊有膜片的膜座用 M8 的螺栓固定在在法蘭或膜座下蓋上，形成一個密封的隔膜系統。其中膜片的材質有 316、金屬鉭、哈氏合金、蒙乃爾合金、含鉬不銹鋼等，適用于各種耐腐蝕介質。
二、 隔膜式壓力表的改進原因：
由于石油、化工、制藥、食品、輕紡等行業的需求千變?nèi)f化，我們對于用戶提出的要求也要隨之變化。目前，我們生產的隔膜式壓力表不能滿足某些行業的要求，這就給我們提出來新的要求，需要我們從結構、性能上滿足用戶要求。
三、 新式隔膜式壓力表的改進：
1、螺紋連接隔膜式壓力表：該表從結構上將原來的膜座和法蘭由螺栓連接，改為將膜座和連接法蘭加工為帶螺紋的，將膜片焊接在膜座上，然后直接擰在法蘭上，同樣形成了一個密封的隔膜系統，提高了使用性能，減輕了重量，節約了安裝空間，提高了加工及裝配效率，節約了勞動力，滿足了用戶要求，得到了用戶的好評。
2、插入式隔膜壓力表：該表是一款專為用戶特殊定制的隔膜式壓力表，它與傳統的隔膜表有很大的區別。因為用戶現場的管道比較特殊，被測介質與測量膜片無法接觸，這樣就導致無法測量被測介質的壓力。根據用戶現場的實際情況，且鑒于這種特殊性，特別設計了這款插入式隔膜壓力表，它的結構是在與現場連接的法蘭上焊上插入式連接筒，連接筒的外徑和插入長度，根據用戶現場管道的尺寸來確定，焊接好后在連接筒接觸介質的底部焊上隔離膜片，最后將表頭和焊接好插入筒的法蘭裝配在一起，然后用專用工裝進行調校。這種結構的設計雖然看起來有點笨重，但是在用戶現場安裝和使用非常方便，既解決了用戶現場無法測量被測介質壓力的問題，也給我們的產品做了一個很好的驗證，也給我們提出來更嚴峻的要求，要求我們的產品能滿足不同行業、不同場合所測量的不同介質，這就需要我們不斷研究、不斷學習、不斷更新，設計、生產出更好、更先進的產品，滿足石油、化工、制藥、食品、輕紡等行業的要求，為用戶解決根本性問題。
四 新式隔膜式壓力表的新思路
近期有用戶反映，需要一種隔離膜片和法蘭密封面在同一平面的隔膜壓力表，這就給我們提出來新的要求。我們的初步設想是，先加工好與用戶現場連接的法蘭，然后在法蘭底部加工出一個凸臺，在凸臺上焊接隔離膜片，在隔膜體內部充硅油，最后裝上壓力表，用專用工裝進行調校。這個過程需要加工、調校試驗，是對我們的又一次考驗，我們一定會更加努力，刻苦鉆研，經常與用戶溝通，多去用戶現場了解情況，為用戶解決測壓、安裝以及調試中遇到的各種問題，同時也是為我們的產品做宣傳，為我們的企業做宣傳，把我們的企業做大做強。
