本文主要講述了UQK-2浮球液位變送器的應用、結構、工作原理以及最重要的現場接線線路圖

    UQK -2浮球液位變送器，可用于多種場合的開口及有壓容器內進行液面連續檢查，該儀表用不銹鋼材料制造，耐腐蝕性強，適用范圍廣，結構簡單，工作可靠。

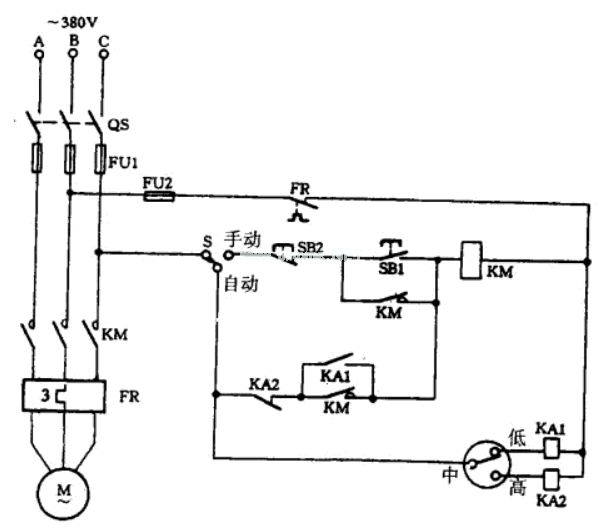

    UQK - 2浮球液位變送器工作原理:儀表由接線盒、導管、磁性浮球及擋圈組成，導管內裝有磁敏器件和電阻骨架板。UQK一2型浮球液位變送器外形結構如圖9一41所示。當液面發生變化時，浮球沿導管隨液面升降，在浮球磁場作用下導管內磁敏器件依次閉合，從而得到正比于液位的電阻信號，實行對液位的連續檢測，UQK一2型浮球液位變送器接線線路如圖9一42所示。

    技術指標:測量范圍:0一4一7m;誤差范圍:土10 - 20mm;環境溫度:一10~150°C；工作壓力：》 0.6MPa；介質粘度:》1.25 st；測量育區:1500m上下兩端；安裝形式:垂直于液面。

    安裝與接線:該儀表應垂直于液面安裝，以減少浮球的阻力，在導管H2段用U型卡緊固在容器壁上，離壁距離不小于200mm以上，僅表L超過3m時，應考慮上下兩端固定。

該儀表采用三線制，三根導線的電阻應不大于5歐姆并且相互之差不大于0.05歐姆，注意:該儀表不能在強磁場條件下工作。
