在某分布式能源站的調試過程中，工程師站DCS畫面上#1燃機主變高壓側電壓顯示異常AB線電壓為57.43kV、BC線電壓為57.49kV、AC線電壓為115.05kV。
從畫面顯示中發現，只有AC線電壓顯示正常，而其他兩相線電壓的量均出現錯誤。首先，通過查點清冊在DCS電子間找到顯示該電壓的卡件通道。經檢查接線良好，卡件良好，DCS邏輯正確。接下來，通過DCS卡件對外接線編號向下排查發現，該組信號數據是由3米9電子間電度表屏提供。測量數據所對應端子排上的點見表1：
通過對數據所對應端子排上的點，可以初步確定在信號向DCS電子間傳輸前出現錯誤，導致AB、BC線電壓模擬量信號出現顯示異常。
2、問題分析

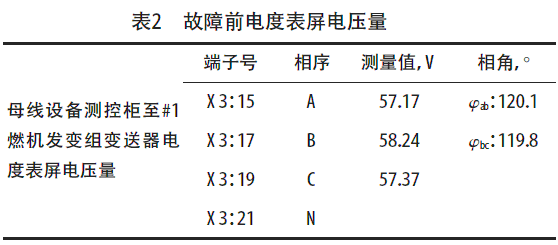

通過#1燃機電度表屏內的DJR系列電量變送器顯示異�？梢悦黠@發現AB線電壓和BC線電壓低于額定值且均為額定的一半。#1燃機主變高壓側電壓三相不平衡有兩種可能性：一是傳輸到電度表屏進入電量變送器前有異常；二是#1燃機電度表屏內部出現問題。在查找設計院圖之后，可以找到向電度表屏傳輸電壓量的盤柜是母線設備測控柜，接到#1燃機電度表屏端子排所對應的點是X3：15、17、19、21。其中，X3：21是N端。通過對該點測量可以得到數據見表2。
由上表清晰看到從母線設備測控柜傳輸到#1燃機電度表屏的線電壓、相電壓以及相序均正確。從而確定問題出在#1燃機電度表屏內部接線或電度表器件程序設計上。如果是內部接線問題，及時進行調整即可，如果是儀器問題就需要廠家及時更換。

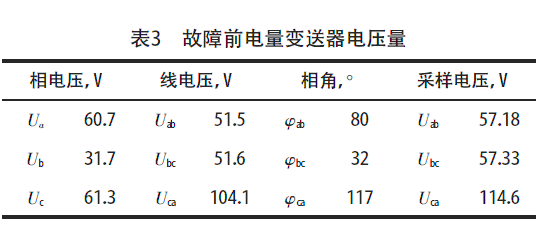

圖1為#1燃機發變組變送器電度表屏內部接線圖，由母線設備測控柜轉接過來的電壓傳輸方式發生改變，從三相四線制改為三相三線制接到模塊U12（三相組合電壓變送器）內。三相三線制與三相四線制兩種接線方式的區別在于，后者是從三個線圈尾端的連接點再引出一根導線。變送器屏顯示兩相線電壓減半，一相線電壓正常，對變送器接點進行測量見表3。
從測量結果判斷，線路發生單相斷線故障，其故障相為B相。經排查，B相內部線到變送器U12接線松動，接觸不良。消缺后，三相電壓平衡，相角正序。測量得到數據見表4。
