摘要: 敘述了利用單法蘭差壓變送器代替雙法蘭毛細管差壓變送器的方法。
1 概 述
目前, 測量物位的方法很多, 但在化工生產過程中, 存在著許多特殊的環境介質, 對這些具有腐蝕性或含有結晶顆粒、粘度大、易凝固的液體不易用普通差壓變送器, 因介質往往把取壓元件腐蝕或堵塞, 無法測到準確液位。通常情況下采用雙法蘭毛細管差壓變送器就能很好地解決這一問題。但由于雙法蘭毛細管差壓變送器價格昂貴,企業投資較大。我們經過技術認證, 并反復實踐總結出了由單法蘭差壓變送器代替雙法蘭毛細管差壓變送器的方法, 完全達到了生產測量要求, 并節約資金達40 %。本文就這一代替方法作詳細介紹。
2 在不同液位測量中的替代和安裝
雙法蘭毛細管差壓變送器一般用于密閉容器的液位測量上。而在正常情況下, 液位不會到達容器頂部, 這樣就為仕樂克單法蘭差壓變送器代替雙法蘭差壓變送器提供了可能性。在不同的介質和環境下, 其替代和安裝方式是不同的, 下面就兩種有代表性的情況逐一介紹。
2 .1 對于中溫以下無腐蝕或含有雜質顆粒的介質

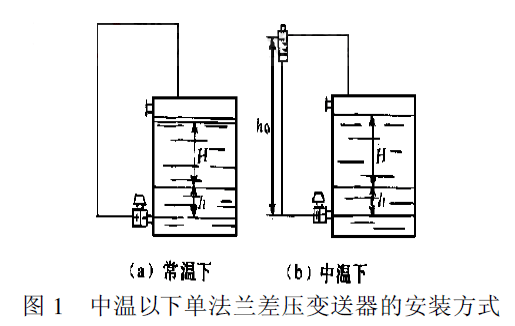

在這種介質下, 用單凸法蘭差壓變送器來替代雙法蘭毛細管差壓變送器。在常溫下, 如圖1(a), 變送器的正壓室凸法蘭與容器的低端法蘭相連, 將容器的高端法蘭用盲板堵死。在容器頂部做一取壓口, 用導壓管與變送器的負壓室相連。變送器的量程為:L =Hρ;零點遷移量為:L0 = hρ;在最低液位時, 作用于變送器的靜壓為:ΔP = hρ;在最高液位時, 作用于變送器的靜
壓為:ΔP =Hρ+hρ其中:
H ———最高液位和最低液位的高度差;
h ———最低液位到變送器低端法蘭中心線的高度;
ρ———容器內介質的密度
在中溫度下, 如圖1(b), 將在容器頂部的取壓管與變送器之間加一隔離罐, 加裝隔離液, 這樣就避免了對變送器的損壞。變送器的量程不變, 零點遷移量為:
其中:
h0 ———隔離液高度;
ρ0 ———隔離液密度。
2 .2 對于腐蝕性強、粘度大的介質及高溫介質

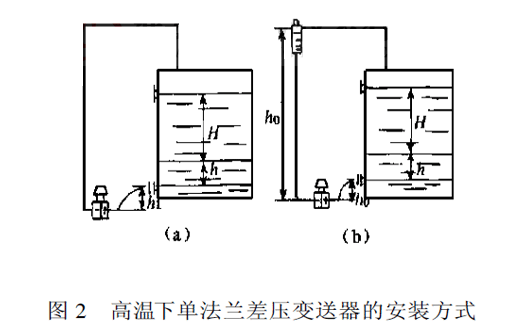

在這種情況下, 用單法蘭毛細管差壓變送器來代替雙法蘭毛細管差壓變送器。在常溫下, 如圖2(a), 將仕樂克儀表法蘭毛細管與容器的低端法蘭連接, 從容器頂部取一導壓管與變送器負壓室相連。
變送器的量程為:L =Hρ;零點遷移量為:L0 = hρ+h1 ρ1 ;在最低液位時, 作用于變送器的靜壓為:ΔP =hρ+h1 ρ1 ;在最高液位時, 作用于變送器的靜壓為:ΔP =Hρ+hρ+h1ρ1，其中
h1 ———變送器正壓室中心線相對容器低端法蘭中心線高度;
ρ1 ———變送器毛細管內介質密度。
在高溫下, 如圖2(b), 在變送器與取壓管中間加裝隔離罐, 以避免高溫對變送器的損壞。注意, 這時所選用的隔離液為在此溫度下不沸騰的介質。
變送器的量程不變, 零點遷移量為:
3 結 論
在不同的介質和環境下, 用單法蘭差壓變送器替代雙法蘭毛細管差壓變送器進行液位測量,需根據溫度高低、腐蝕性強弱、粘度大小等因素來選擇安裝連結的方式, 并加裝相應的設施。
