摘要：本文涉及智能壓力變送器在室外液體環垅下的工作調節.包括探頭的安裝位置、探頭材質、引線材質與連接方式以及數據處理模塊的保護措施等。本文涉及的智能壓力變送器主要包括測量傳感器頭、連接線或桿、數據處理模塊組成，連接方式的多樣性保證了儀表在各種瀏童環境中的適應性。在數據處理模塊采用基于HART與485技術的通訊方式，大大增加了智能壓力設備傳愉范圍。智能壓力變送器在液位測童中的應用推動智能設備在居民日常生活領域的拓展，提高生活質量，引領智能技術進步發展。
傳感器技術的發展推動了以傳感器技術為基礎的智能測量儀表的進步，不同測量環境的需求促進了智能壓力變送器在不同場合中的應用發展，在液體中的應用開拓了智能壓力變送器的新時代。越來越多的液位測量項目對智能壓力變送器的性能要求不斷提高，防腐蝕材料、隔膜技術的引進更加拓寬了智能壓力變送器的應用非常規領域，智能壓力變送器的應用省去了傳統抄表技術的繁瑣，推動生產生活的自動化進程。
1、壓力儀表現實應用環境
本文涉及的智能壓力變送器，采用擴散硅壓阻式壓力傳感器，模擬量輸出，具有HART協議，量程lm-loom，輸出4-20mA的電流顯示，具有溫度影響小、長期穩定性好等優點。其可應用于工業生產和科研過程中與儀表材質兼容的液體靜壓液位的連續測量，尤其適用于水處理過程中的儲水罐、水池、深井的液位測量。

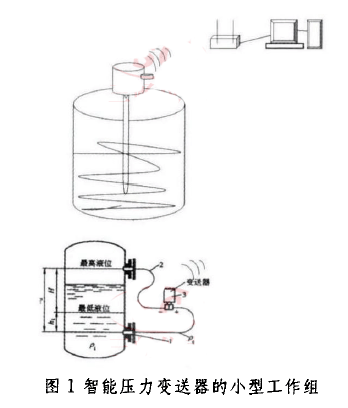

智能壓力變送器的系統搭建是集計算機技術與智能數據處理技術和數據通信技術為一體的儀表小型工作組，結構圖1如下:
2、核心技術
2.1傳感器
擴散硅是一種受到擠壓后電阻值會發生改變的材料。SLK系列擴散硅壓力變送器有兩種形式:一種是在膜片后面放一塊擴散硅，膜片受壓后擴散硅阻值改變，通過測量阻值并轉換成標準信號輸出，這種變送器壽命較低，且精度、穩定性不太好。沒有差壓類型。另一種是將擴散硅結合在測量膜片中，組成一個電橋，圖2所示，成型后從中挑選4個參數一致的組成電橋，工作時橋臂電阻改變，橋路輸出經轉換形成標準信號輸出。利用電橋原理可以形成極強的抗漂移、抗外部干擾的能力。工作時膜片置于不同的腔室中可接受差壓、絕壓、表壓信號。這種仕樂克變送器抗干擾能力，壽命和精度指標都比較高。
2.2數據處理模塊
在生產過程中，傳感器通過電器連接板的管腳跟智能HART協議數據轉換板連接，傳感器外部連接通常小嘴接口、平鑲接口和M20/GI/2連接幾種，傳感器連接線管腳分為S+、S一、0一和0+，即電源正負、信號高低四個管腳，連接板一般不具有外部ROM數據存儲功能，傳感器數據通過管腳上傳至HART轉換板，在轉換板內實現數據的模數轉換和數模轉換，從傳感器采集的模擬信號轉換成數字信號和數字信號轉換成能夠顯示的模擬信號，以四線或流線編碼器傳輸給顯示表。HART轉換板在此過程中有著數字信號與模擬信號相互轉換的功能，根據實際要求，達到智能儀表的數字量與模擬量多組合輸出。
2.3防腐蝕技術
金屬材料及其制品表面經處理后形成防護層，可以使金屬表面與外界介質隔開，阻止兩者發生作用，同時還能取得裝飾性外觀。表面防護是防止或減輕基體金屬腐蝕應用最普遍的方法。本文涉及儀表采用噴鍍、電鍍、金屬包覆、真空鍍膜等表面防護技術，適用儀表的各類復雜環境。防腐蝕技術對在腐蝕性介質中的金屬材料及其制品，采用各種不同的防腐蝕技術，以延長金屬制品的使用壽命，保證工藝設備的安全和順利運行。
3、傳輸技術
HART技術的引進對傳統非智能儀表的發展起到了促進作用，從而涉及到了智能儀表的產生和發展，而隨著無線技術的廣泛應用和成熟發展，相應技術模塊出現在壓力儀表上，而面對壓力儀表要求低功耗的要求，zigBee技術和GsM技術優點不斷顯現。目前市場上大多數儀表采用zi叨ee技術，因其便宜經濟的成本大受歡迎。然而zigBee技術受制于外界環境因素特別明顯，如距離和溫度等，面對這些問題，無線技術參考了GSM全球通信技術，思考通過依附于成熟準確的無線電通信技術，實現無線數據采集供方和接收方的無縫連接，保證了數據的零風險傳輸。GSM與HA丑T技術的聯合對無線儀表的進步又增添動力，其優勢主要表現在:
(1) GSM技術保證HART數據的實時輸出;
(2)HART技術數字量輸出為GSM技術實現做好鋪墊，實現儀表數據的數字量的輸出和保存;
(3) GSM技術克服了無線技術受限于距離等外部環境的困難，技術先進成熟;
(4) GSM技術與HART技術結合實現了儀表設備簡單有效低功耗的要求，符合節能環保的企業未來發展趨勢;
(5)單節點獨立工作，相互不受影響，與控制器單線通信，數據丟失降到最低。
結合無線數據傳輸技術的結構圖3所示，多臺儀表組成一個網絡小組，大數據傳輸系統多個網絡小組構成完整的數據采集與分析、
4、數據統計
多組傳感器網絡采集大量傳感器數據經傳輸介質不斷存儲在系統末端的數據庫中，本系統采用大容量ROM存儲器，保證了事故斷電后數據的完整性，具有反復讀寫的長久壽命，容量大保證了讀寫反復性對存儲器本身壽命的影響，利用數據量存儲空間把數據壓縮至占空間量最小，在數據分析的流程中確保分析工作的延續性。大量數據在數據庫中以定制電子表格形式存儲，如圖4，包含采集時間、實時數據，文件大小控制在1MB內方便統計軟件調用及數據處理，在軟件中做數據誤差統計及儀表狀態實時報送。
5、液晶顯示及錯誤報警
儀表數據分析終端采用大型液晶顯示方式直觀顯示各個儀表采集組的實時數據，通過設置不同數據顏色表示儀表位置數據的工作狀態，綠色表示正常工作狀態，黃色表示臨近超差，紅色表示工作位置處設備異常，與數據顯示分析并人警鈴報警設備，通知相關人員及時處理異常工作狀態。
6、總結
液體、氣體的精確測量的技術發展不斷促進著儀器儀表技術的進步，智能儀表在原有物理儀表基礎上添加智能模塊，完成了傳統模擬量向數字量的轉變，同時在實際工作現場ProfiBus總線的應用，把智能網關作為傳輸中樞，數據信息傳輸與控制指令同時實現，在PC中央處理器中實現整個集成系統的控制和實時監控。這一技術的現場應用，基本實現了液體的不同截流面位置流量的精確測量，應用領域會越來越多，技術發展前景廣闊。
