摘要:本文通過在試驗室對
裝配式熱電偶帶保護套管前后的檢定，得出了有效的數據。通過對數據進行分析，得出其保護套管對測量不確定度和誤差的影響程度，并分析了引起誤差的可能性。
1前言
在工業生產中，溫度類傳感器是溫度測量環節的核心部分，品種繁多。按測量方式分為接觸式和非接觸式兩大類，按測溫材質和信號類型分為電阻式和熱電動勢式兩大類，即我們通常所說的
熱電阻和
熱電偶。其中，熱電偶是應用最廣泛的測溫元件之一，因其價格低廉，測溫區間較寬，輸出信號穩定，耐惡劣環境等因素，已經廣泛用于電廠、生產企業、科研院所等部門行業。
熱電偶因其工作原理、形狀、安裝方式等不同，分為普通熱電偶、
鎧裝熱電偶、裝配式熱電偶、薄膜熱電偶等類型，其中又以愷裝熱電偶和裝配式熱電偶最為常用。在實際使用中，裝配式熱電偶均帶有不銹鋼保護套管，直徑從小4至中16不等，若有特殊要求，則可按需定制。熱電偶的結構雖然簡單，但在使用中仍然會出現各種問題，導致測量數據不準確。例如:安裝位置不當、補償導線不合格、溫度響應速度等。本文主要通過實驗室的熱電偶檢定設備和實際使用中的數據收集來分析與普通熱電偶相比，裝配式熱電偶的保護套管對測量的影響程度及合理的使用方法。
1)試驗原理、設備及對象
2.1試驗原理

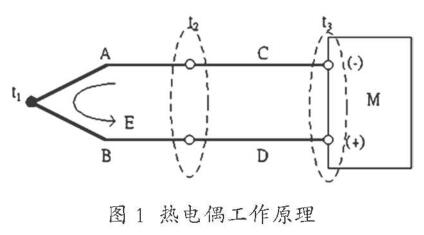

熱電偶是有兩根不同導體(或稱電極)構成的。這兩根導體一端焊接在一起，成為熱端(或稱工作端)，測溫時將此端處于被測介質中。另一端稱為冷端(或自由端).接人二次儀表(顯示儀表)或電測設備，如圖1所示。由于導體的材質不同，熱端和冷端存在溫度差，因此回路中就有電流產生，形成熱電現象。當組成熱電偶的導體材料均勻時，其熱電勢的大小與導體本身的長度和直徑大小無關，只與導體材料的成分及兩端的溫度有關。因此，用各種不同的導體或半導體可做成各種用途的熱電偶，以滿足不同溫度對象測量的需要。常用的熱電偶分為8種.按其導體所用的不同材質以不同的字母表示為B, R, S,K, E, N、J、T型。
檢定熱電偶時，將單支控溫熱電偶(K型，I級)置于石英管中，由一端插人熱電偶檢定爐內，熱端位置應盡可能靠近檢定爐溫場中心點，該控溫偶用于對檢定爐內溫度的精確控制。然后將標準鉑銘10.一
鉑熱電偶(S型)和被檢裝配式熱電偶(K型)從另一端插人熱電偶檢定爐內，通過導線將控溫偶、標準偶、被檢偶、溫度控制器、冰點恒溫器、低電勢掃描開關、數字多用表等設備連接起來.記錄I溫度時的測量熱電動勢，采用直接比較法進行誤差分析和判斷，從而得出檢定結果。系統接線如圖2所示。
在試驗過程中需要注意:(1)在操作過程中應盡可能不碰觸標準熱電偶的電測回路.以免引起對回路中熱電勢的干擾.造成測量信號的較大波動。(?)被檢熱電偶在去除保護套管前后.在熱電偶檢定爐中的位置應滿足軸向對稱.以便盡可能保證相同的溫場。(3)每次間隔測量時，標準熱電偶和被檢熱電偶在檢定爐中的位置須恒定不變，即相同的插入位置和插入深度。(4)使用相同的設備和連接導線。(5)保持試驗過程中環境溫度和濕度在規程允許的范圍內。
試驗表明.裝配式熱電偶在檢定護內沮度上升到tC.從而達到熱平衡.比去除保護套管后達到熱平衡需要等待更多的時間.一般在11，左右。另外.其熱電動勢在熱平衡點附近上下波動的范圍也更大，
4.3 .2熱輻射的影響
插人爐內用于測沮的熱電A.將被高沮物體發出的熱輻射加熱。假定爐內氣體是透明的.而且熱電偶與護NJ的溢差較大時.將因能量交換而產生側沮誤差。
結語
裝配式熱電偶是科研、生產過程中最常用的溫度測量元件之一其外圍的保護套管雖然結構簡單，但是在使用中仍然會產生一部分測量誤差。經過試驗證明，其產生的誤差在進行不確定度評定時影響很小，誤差在合理范圍之內.并不影響一般使用。但是對于測量精度要求較高的場合.還應該進行必要的驗證工作，給出修正值作為參考。
