精密壓力表由測壓系統、傳動機構、指示裝置和外殼組成。精密壓力表的測壓彈性元件經特殊工藝處理，使精密壓力表性能穩定可靠，與高精度的傳動機構配套調試后，能確保精確的指示精度。精密壓力表主要用來校驗工業用普通壓力表，精密壓力表也可在工藝現場精確的測量對銅合金和合金結構鋼等材質無腐蝕性、非結晶、非凝固介質的壓力。精密壓力表在標度線下設置有鏡面環（A型B型），在使用中讀數更清晰精確。

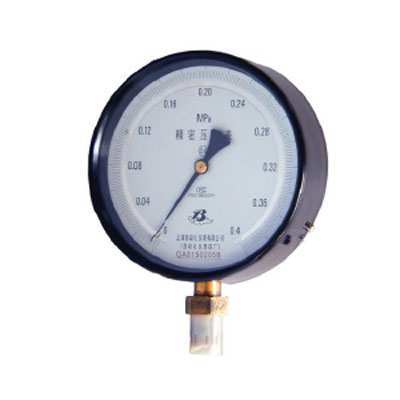

YB-150B精密壓力表概述

精密壓力表主要用來校驗工業用普通壓力表也可用于精密測量對銅合金和合金結構鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力。

YB-150A型在標度線下設有鏡面環，使儀表讀數更清晰精確，外形美觀新穎。精確度為0.4級。

YB-150B型在標度線下設有鏡面環，并帶有調零裝置，精確度為0.25級。

YB-150B精密壓力表主要技術指標

精確度等級：0.4和0.25

使用環境條件：5～40℃，相對濕度不大于80％，且震動和壓力源的波動應對儀表的精確讀數無影響。

溫度影響：使用環境溫度如偏離20±3℃(A型)或20±2℃(B型)時，則須考慮溫度附加誤差0.4％/10℃。

重量：1kg(A型) 1.4kg(B型)

YB-150B精密壓力表結構原理

儀表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢浸入。

儀表的作用原理是基于彈性元件(測量系統中的彈簧管)變形。在被測介質的壓力作用下，迫使彈簧管之末端產生相應彈性變形——位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸的指針逐將被測值在度盤上指示出來。

YB-150B精密壓力表測量范圍分類

微壓表（指儀表測量上限值小于0.1MPa的儀表）

低壓表（指儀表測量上限值在0.1MPa[包括0.1MPa]到6MPa[包括6MPa]的儀表）

中壓表（指儀表測量上限值在10MPa[包括10MPa]到60MPa[包括60MPa]的儀表）

高壓表（指儀表測量上限值大于60MPa到160MPa[包括160MPa]的儀表）

超高壓表（指儀表測量上限值大于160MPa的儀表）

YB-150B精密壓力表使用后校準

校準的基本要求校準應滿足的基本要求如下：

環境條件校準如在檢定(校準)室進行，則環境條件應滿足實驗室要求的溫度、濕度等規定。校準如在現場進行，則環境條件以能滿足儀表現場使用的條件為準。

儀器作為校準用的標準儀器其誤差限應是被校表誤差限的1/3~1/10。

人員校準雖不同于檢定，但進行校準的人員也應經有效的考核，并取得相應的合格證書，只有持證人員方呆出具校準證書和校準報告，也只有這種證書和報告才認為是有效的。
