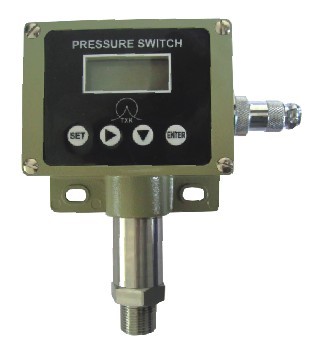

主頁 > 產品中心 > 壓力開關 > TXZ智能壓力開關-方殼普通,24V

來源：壓力表　點擊：次

一、技術參數

電源：DC24V

輸出：最多三路COM腳電壓

（COM腳承受電壓范圍為5-24V）

精度：0.3級、0.5級

工作溫度：-20-80℃

外殼防護等級：IP54

二、電氣連接

接線：紅色線(①)接DC24V，綠色線（②）接GND，

棕（白）色線（⑤）接上限輸出，藍色線（④）

接上上限輸出,黑色線（⑥）接下限輸出，黃色

線（③）接COM,（上述標號與下圖中所標數字均

為航空接插件所對應位置標號。）

注：請正確接線，否則會損壞儀表

三、 門限設定

1、開機后如果要設定壓力門限值，請先按鍵盤上的SET鍵。這時在液晶屏上顯示“HHP、HP、LP、EXIT”4段字符，并且其中的一段字符閃爍。按▶鍵，閃爍的字符段會移動，例如，當字符段“HP”閃爍時按▶鍵，“HP”字符段停止閃爍，“LP”字符段會閃爍，再按▶鍵，“LP”字符段停止閃爍， “EXIT”字符段閃爍，再按 ▶鍵，“上限”字符段閃爍。

2、上限門限值的設定：

當我們要設定上限門限值時，不停按動▶鍵，直到液晶屏上的“上限”字符段閃爍為止。再按ENTER鍵后，液晶屏上的4位0中有一位閃爍，這個閃爍的0是可以調節位，此時不停按動▲鍵，閃爍的0會從0-9循環改變。當1位0設定完成后，按▶鍵，下1位0會閃爍，可以按▲鍵調節該位的值。當4位0都設定好后（如果要修改其中的某位，分別按▶鍵和▲鍵進行調整），按ENTER鍵，上限設置完成。

3、下限門限值的設定：

當我們要設定下限門限值時，不停按動▶鍵，直到液晶屏上的“下限”字符段閃爍為止。再按ENTER鍵后，即進入下限設定，設定方法與上限設定方法相同。

4、上上限門限值的設定：

當我們要設定上上限門限值時，不停按動▶鍵，直到液晶屏上的“HHP”字符段閃爍為止。再按ENTER鍵后，即進入下限設定，設定方法與上限設定方法相同。

5、當所有壓力門限值都設置完成后，不停按動鍵，直到液晶屏上的“EXIT”字符段閃爍為止。此時按ENTER鍵，退出設置狀態，液晶屏上的“HHP、HP、LP、EXIT”字符段消失。設定完成。
