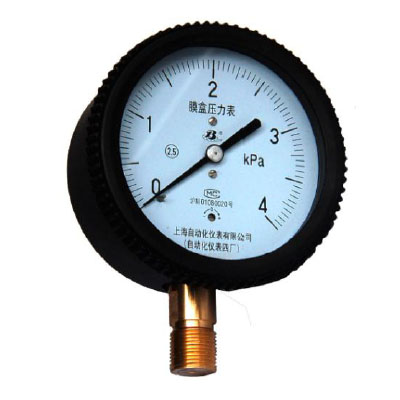

YE-75膜盒壓力表概述

膜盒壓力表適用測量對銅合金不起腐蝕性用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。

YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。

YE-75膜盒壓力表主要技術指標：

標度范圍、精確度等級及重量

注：YE-75、100僅生產帶*規格

工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，

相對溫度不大于80％，并且周圍空氣中不含有腐蝕儀表的有害氣體。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃。

導（測）壓系統及外殼等主要零件的材質

□YE-75膜盒壓力表結構原理

儀表由測量系統（包括接頭，波紋膜盒等）傳動機構（包括撥桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。

儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經撥桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
