SLK620TS工業法蘭高溫型壓力變送器
產品概述
SLK620TS工業法蘭高溫型壓力變送器是為滿足客戶法蘭安裝要求的一款定制產品。該產品采用進口擴散硅壓力敏感元件，是擴散硅精密機械加工、溫度補償、模擬信號處理技術的結晶，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK620TS工業法蘭高溫型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場的法蘭安裝方式。主體工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅隔離傳感器
2、法蘭安裝
3、大尺寸膜片，全焊接密封，長期可靠耐用
4、堅固密封良好的鋁合金接線盒，戶外安裝使用
5、用于氣體，液體，蒸汽的壓力測量
6、防腐金屬膜片可選
7、有液晶顯示可選
8、特別適用于高溫或粘稠液體
9、法蘭尺寸按照客戶要求定制，安裝靈活多樣
性能參數
適用范圍
鍋爐，油田，注塑，化工，醫藥，食品，供水管網，靜壓液位，市政污水，工業廢水，工業廢液…
外形尺寸
SLK620TS工業法蘭高溫型壓力變送器是為滿足客戶法蘭安裝要求的一款定制產品。該產品采用進口擴散硅壓力敏感元件，是擴散硅精密機械加工、溫度補償、模擬信號處理技術的結晶，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK620TS工業法蘭高溫型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場的法蘭安裝方式。主體工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅隔離傳感器
2、法蘭安裝
3、大尺寸膜片，全焊接密封，長期可靠耐用
4、堅固密封良好的鋁合金接線盒，戶外安裝使用
5、用于氣體，液體，蒸汽的壓力測量
6、防腐金屬膜片可選
7、有液晶顯示可選
8、特別適用于高溫或粘稠液體
9、法蘭尺寸按照客戶要求定制，安裝靈活多樣
性能參數
| 量程范圍 | -100kPa…0～20kPa…10MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、0.3級可選 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | ExdⅡCT6 |
| 材質 | 外殼低銅鋁合金；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
鍋爐，油田，注塑，化工，醫藥，食品，供水管網，靜壓液位，市政污水，工業廢水，工業廢液…
外形尺寸
|

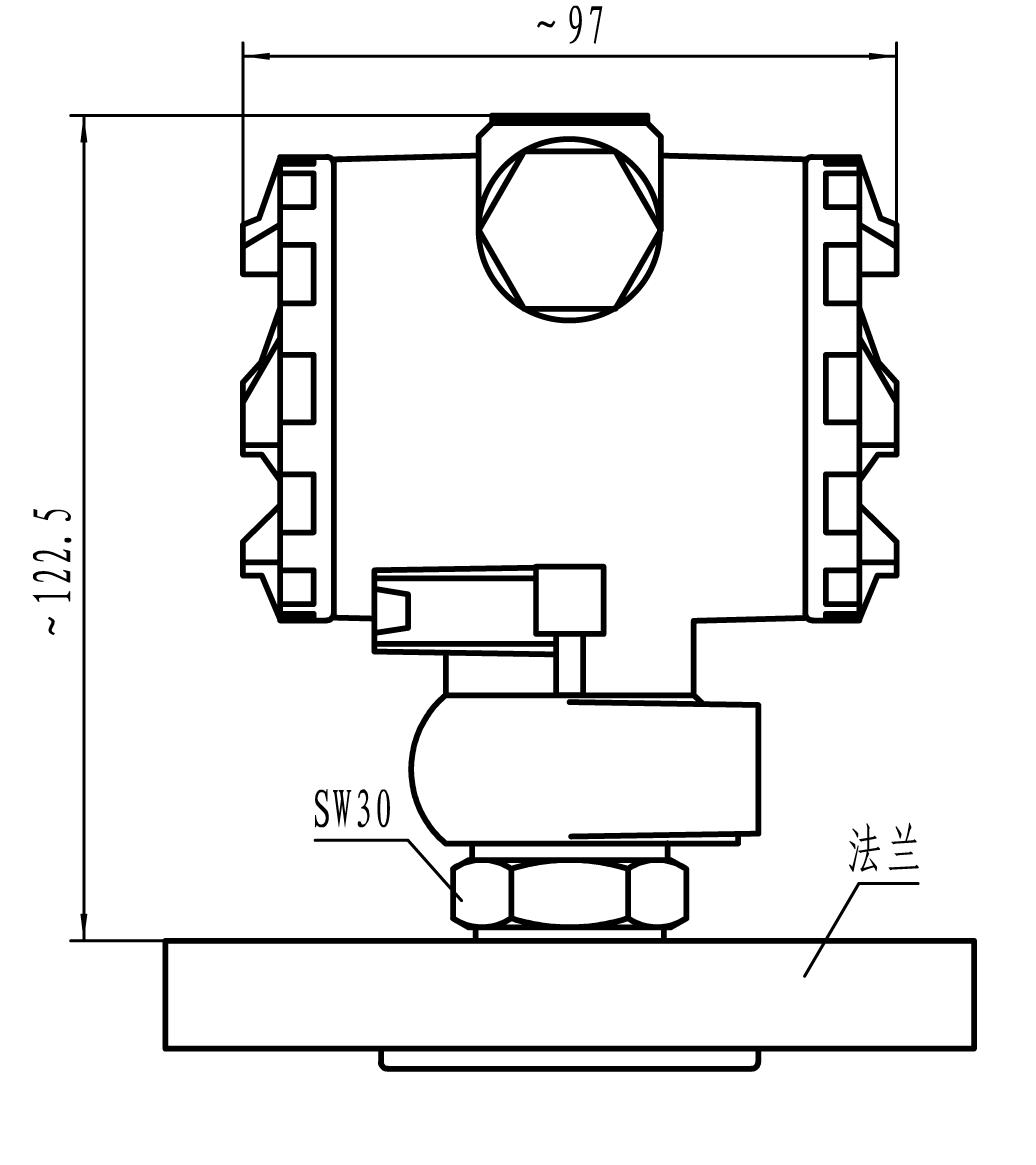

介質溫度 -40℃～85℃ （無散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J2：2088殼體帶顯示 |
 |
 |
||
|

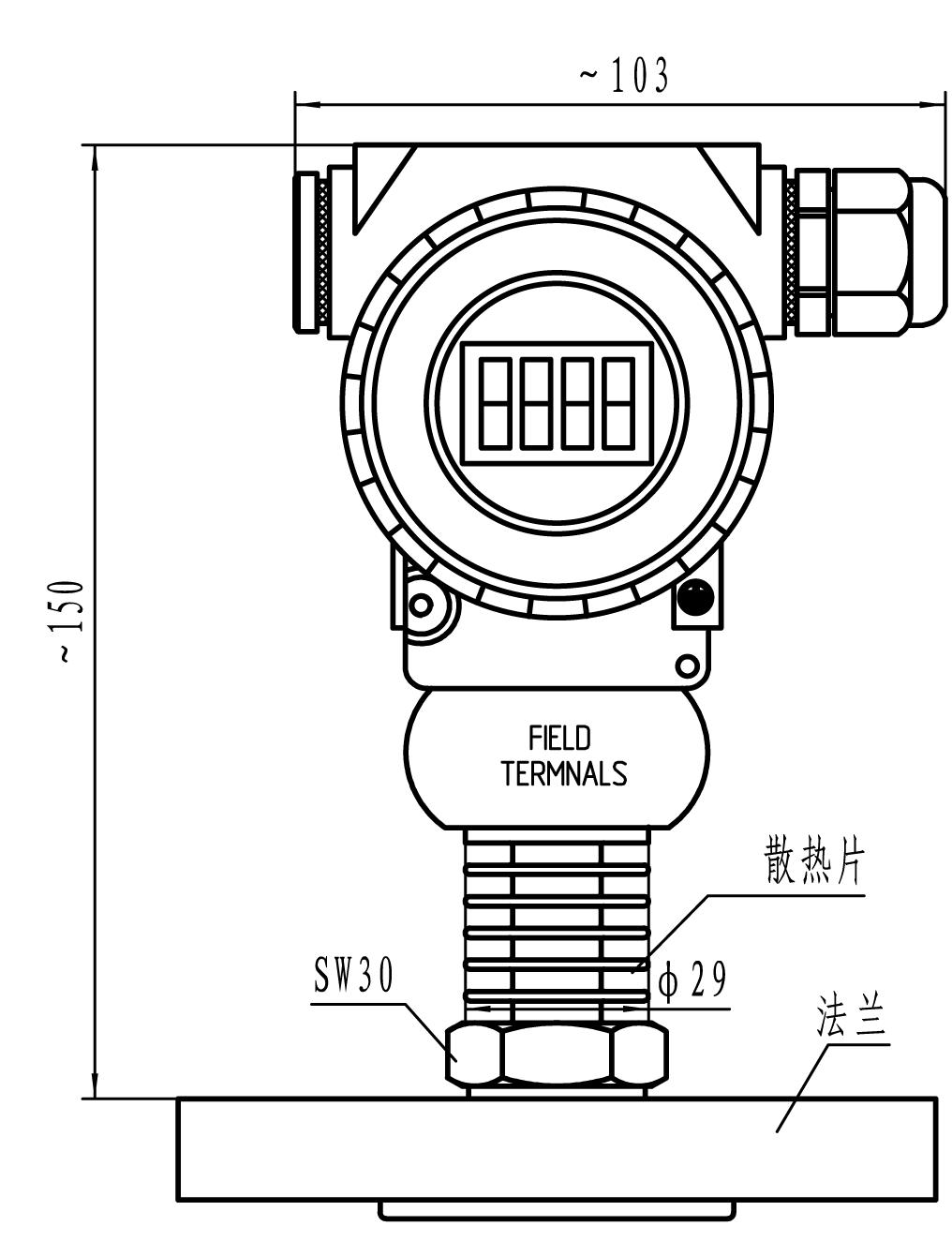

介質溫度 -40℃～150℃ （5片散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J2：2088殼體帶顯示 |
 |
 |
||
|

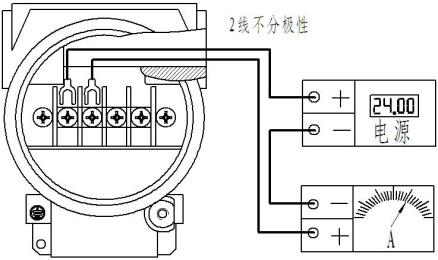

接線方式 (電流輸出） |
 |
 |
|
|

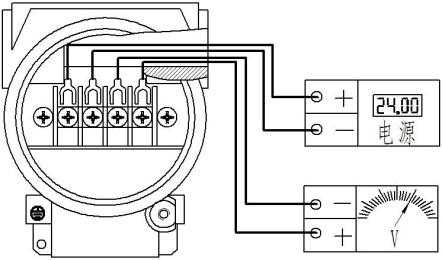

接線方式 (電壓輸出） |
 |
 |
|
訂購指南
| 產品名稱 | ||||||||||
| SLK620TS | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、B5:0.5V～4.5V | ||||||||||
| 接口螺紋 | ||||||||||
| C1：DN25、C2：DN40、C3：DN50、C4：DN80、C5：其它法蘭大小 | ||||||||||
| 附加信息 | ||||||||||
| J1:2088殼體、J2:2088殼體帶顯示、J3:133殼體 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| T1: 5散熱片數量 （不選即無散熱片） | ||||||||||
| SLK620TS | 1MPa | V1 | B1 | C1 | J2P1GE1T1 選型舉例：SLK620TS-1MPa-V1-B1-C1-J1P1GE1T1 | |||||
表示型號為SLK620TS、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、法蘭尺寸為DN25法蘭、電氣連接為2088殼體帶顯示、精度為0.5％、壓力類型為表壓、本安防爆要求、散熱片數量為5片。
▲訂購提示
1、請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為5。
2、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
3、若對產品外形和性能參數有特殊要求，本公司可提供定制。
