產品簡介

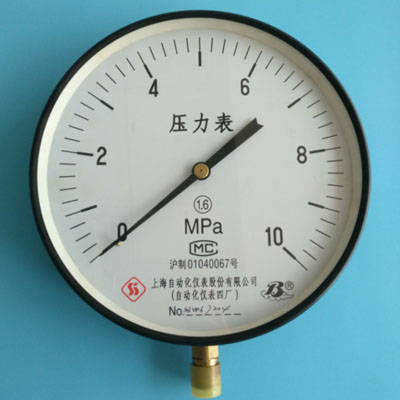

Y-250一般壓力表一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。
Y-250一般壓力表主要技術指標
|
型號 |
Y-40
Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100
Y-100ZT |
Y-150
Y-150ZT |
Y-200
Y-250 |
|
公稱直徑mm |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200、Φ250 |
|
接頭螺紋 |
M10×1 |
M14×1.5 |
M20×1.5 |
||
|
精確度等級 |
2.5 |
1.5 |
|||
|
測量范圍MPa |
0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 |
0～0.6；1； 1.6；2.5；4；6 |
|||
|
0~10;16;25 |
0~10;16;25;40;60 |
||||
|
0.1~0 |
-0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4 |
||||
使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）
Y-250一般壓力表主要零部件材質：
|
零件名稱 |
接頭 |
彈簧管 |
機芯 |
外殼 |
|
材料牌號 |
銅合金Hpb59-1 |
磷銅QSn4-0.3 |
銅合金 |
鋼板0.8F |
Y-250一般壓力表結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
|
型號 |
D(Φ) |
d |
d1(Φ) |
L |
d0(Φ) |
B |
H |
d2(Φ) |
H1 |
H2 |
|
Y-40 |
40 |
M10×1 |
4 |
10 |
58 |
23 |
8.5 |
|||
|
Y-40Z |
40 |
M10×1 |
4 |
10 |
44 |
23 |
0 |
|||
|
Y-60 |
60 |
M14×1.5 |
5 |
14 |
56 |
28 |
10.5 |
|||
|
Y-60Z |
60 |
M14×1.5 |
5 |
14 |
56 |
28 |
0 |
|||
|
Y-60ZT |
60 |
M14×1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
|
Y-100 |
100 |
M20×1.5 |
6 |
20 |
90 |
42 |
16 |
|||
|
Y-100ZT |
100 |
M20×1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
|
Y-150 |
150 |
M20×1.5 |
6 |
20 |
116 |
44 |
16 |
|||
|
Y-150ZT |
150 |
M20×1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
|
Y-200 |
200 |
M20×1.5 |
6 |
20 |
140 |
46 |
16 |
|||
|
Y-250 |
250 |
M20×1.5 |
6 |
20 |
170 |
60 |
Y-250一般壓力表安裝方式
1)徑向直接式(I)
2）軸向偏心直接式(Ⅱ)
3）軸向同心直接式(Ⅲ)
4）軸向偏心嵌裝式(IV )
5）軸向同心嵌裝式(v)
6）徑向凸裝式（Ⅵ)
7）軸向同心凸裝式(Ⅶ )
Y-250一般壓力表注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍最高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
Y-250一般壓力表安裝事項
1、安裝前應核對儀表的型號、規格、精度等級是否符合儀表使用要求。檢查儀表的接頭螺紋和安裝的陰螺紋是否一致。
2、壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。
3、安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。
4、測量蒸汽壓力時，壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。
Y-250一般壓力表使用事項
1、使用時應緩慢打開閥門，使壓力慢慢升到工作位置。 若突然打開閥門，如壓力失控，超過測量上限，會造成彈簧管被打壞、變形或造成扇齒脫牙而使儀表失去功能。
2、使用完畢后，應緩慢卸壓，不要使指針猛然降至零位，這樣指針回撞在盤止釘上，會將指針打彎甚至打斷。
Y-250一般壓力表維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中。
