摘要：雙法蘭液位變送器被廣泛應用于大型石化公司。若在生產中變送器發生故障，將無法及時調整液位。為減少故障損失，本文根據雙法蘭液位變送器設備情況給出故障分析方法，收到良好的效果。
引言
由于雙法蘭液位變送器在測量液體、氣體或蒸汽的液位、流量和壓力時具有精度高、可靠性高、穩定性好、測量范圍寬、量程比大等特點，被廣泛應用于大型石化公司。在生產中，若變送器發生故障，將無法做到及時調整液位，給生產造成混亂…由此看來，雙法蘭液位變送器故障分析尤為重要。
1 設備簡介及工藝生產狀況
（1）設備簡介
雙法蘭液位變送器是用于防止管道中的介質直接進入仕樂克變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4-20mADC信號輸出。(仕樂克儀表）
（2）工藝生產狀況
以LT-1455 型變送器為例。LT-1455 用于測量再吸收塔底液位，其測量值傳送到DCS系統后，系統里的自動調節回路根據工藝條件的變化對再吸收塔底液位進行調節，目前大部分石化公司三催的雙法蘭液位變送器均用于測量液位。
2 故障情況及處理
（1）故障情況
LT-1455指示波動幅度過大，液位自動調節回路不能投自動，只能依靠人為調節，當工藝條件變化時，無法做到及時調整液位，生產人員無法判斷真實液位。（仕樂克儀表）
（2）處理過程
首先懷疑一次表頭有問題，關閉一次閥，打開平衡閥，并將一次表正負壓室直接對大氣，觀察到一次表指示回零。之后關閉平衡閥及正負壓室，分別打開正負一次閥，檢查儀表單向受壓，儀表指示正負壓室受壓均正常，排除一次表頭有故障的可能性。懷疑是外界環境低引起引壓毛細管測量不準，由于毛細管沒有伴熱，就將毛細管緊貼塔壁，并用保溫棉包好，利用塔壁的熱量來充當伴熱。觀察一段時間后，液位指示回復正常。
3 故障分析
仕樂克雙法蘭液位變送器的測量是依靠毛細管里的封入液來傳導壓力的，封入液一般是硅油、氟油或者乙二醇等。不同的封入液，對溫度的要求也不一樣，如果環境溫度過低，封入液的壓力傳導性能就會降低，從而引起測量波動。（仕樂克儀表）

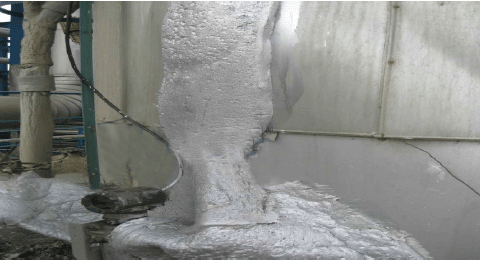

以LT-1455為例, 其型號為EJA118W-EMSA2FB-AA07-97DA/NS1,封入液為-A型，此型號變送器對環境的最低要求為-10℃。故障發生時外界的環境溫度在-16℃左右，已經超出了封入液對環境的要求溫度，所以硅油的傳導性能降低，引起了測量指示數值的波動。如果換為-E型封入液，此情況應該不會再發生。由于-A型變送器目前應用較多，想要馬上更換-E型也不太現實，所以只有提高外界環境溫度這一個辦法。若沒有伴熱管，可以利用塔壁溫度來給毛細管提供熱源，將毛細管緊貼塔壁，并用保溫棉封好，利用塔壁的溫度使硅油恢復了正常傳導性能（如1 圖所示），到目前為止，這一故障沒有再出現過。
4 結論
綜上所述，由于變送器的選型不對，導致外界環境溫度超出變送器的可承受范圍，最終引起儀表故障。對于不同環境下變送器的選型，應引起大家的足夠重視。
