SLK800Y潛水型壓力變送器
產品概述
SLK800Y潛水型壓力變送器采用擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。防護等級IP68,可直接投入到被測液體中，進行管道式安裝或投入式安裝，體積小巧、重量輕、易安裝、使用方便，可長期浸入液體中工作，能夠適用于環境較惡劣的露天現場。
產品特點
1、316L不銹鋼隔離膜片結構
2、高精度、全不銹鋼結構
3、微型放大器，電壓、電流信號輸出
4、抗干擾強、長期穩定性好
5、形式結構多樣化，安裝使用方便
6、量程范圍寬，可測量絕壓、表壓和密封參考壓力
7、抗振動、抗沖擊
8、零點、滿程可調校
性能參數
適用范圍
設備配套，氣動，液壓，節能，環保，醫療…
外形結構及接線方式
SLK800Y潛水型壓力變送器采用擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。防護等級IP68,可直接投入到被測液體中，進行管道式安裝或投入式安裝，體積小巧、重量輕、易安裝、使用方便，可長期浸入液體中工作，能夠適用于環境較惡劣的露天現場。
產品特點
1、316L不銹鋼隔離膜片結構
2、高精度、全不銹鋼結構
3、微型放大器，電壓、電流信號輸出
4、抗干擾強、長期穩定性好
5、形式結構多樣化，安裝使用方便
6、量程范圍寬，可測量絕壓、表壓和密封參考壓力
7、抗振動、抗沖擊
8、零點、滿程可調校
性能參數
| 量程范圍 | -100kPa…0～10kPa…100MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～85℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 200MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP68 |
| 防爆等級 | 本安防爆ExiaⅡCT4 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
設備配套，氣動，液壓，節能，環保，醫療…
外形結構及接線方式
|

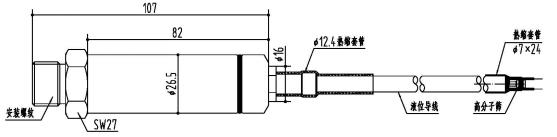

尺寸圖 單位：mm |
 |
|
| 接線方式 |
電流輸出：紅線—電源+ 綠線—電流輸出 |
電壓輸出：紅線—電源+ 綠線—電源- 黃線—電壓輸出 |

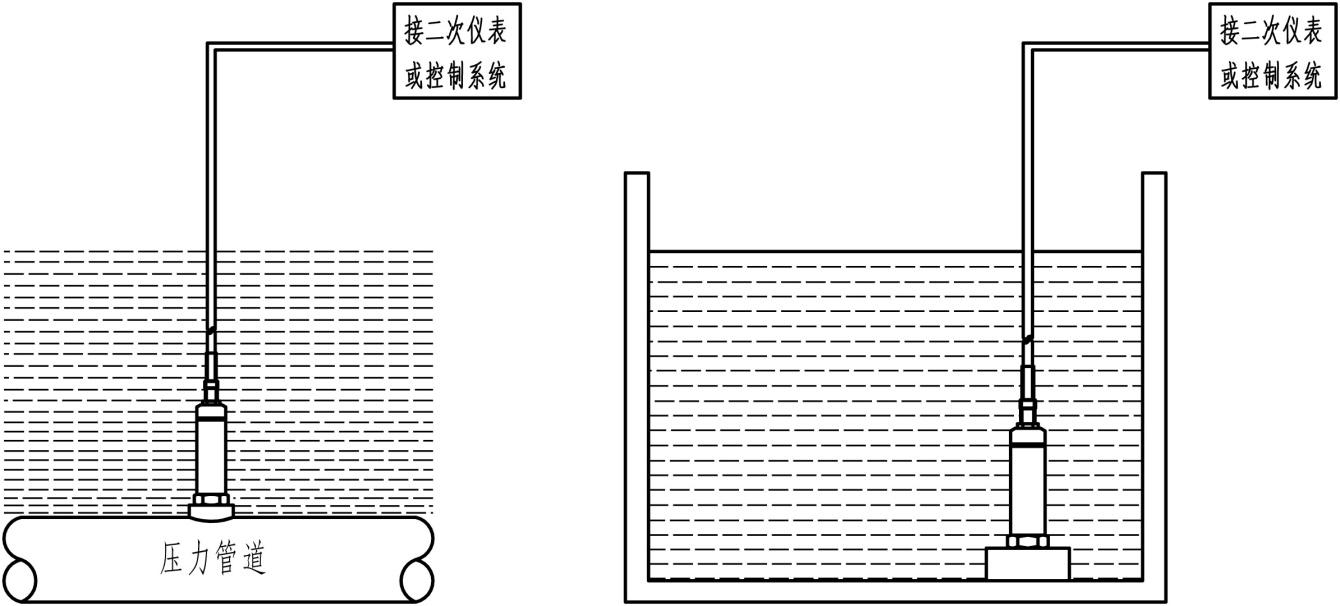

安裝示意（僅供參考）
管道式安裝 投入式安裝
訂購指南
| 產品名稱 | ||||||||||
| SLK800Y潛水型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：G1/4、C4：M14×1.5、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1：直接引線、 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 抗干擾性 | ||||||||||
| K1：普通（標配）、K2：強（高配） | ||||||||||
| 抗沖擊性 | ||||||||||
| D1：普通（標配）、D2：強（高配） | ||||||||||
| 抗震動型 | ||||||||||
| Z1：普通（標配）、Z2：強（高配） | ||||||||||
| SLK800Y | 1MPa | V1 | B1 | C1 | J1P1 選型舉例：SLK800Y-1MPa-V1-B1-C1-J1P1 | |||||
表示型號為SLK800Y、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣接頭為直接引線、精度為0.5%。
▲訂購提示
1、標配電纜2米，超過的部分按照長度收費。
2、若對產品外形和性能參數有特殊要求，本公司可提供定制。
