SLK600S工業顯示型壓力變送器
產品概述
SLK600S工業顯示型壓力變送器采用高性能，高穩定性OEM壓力芯體作為信號測量元件，傳感器信號經過專用信號處理轉換成標準信號輸出，經過長期老化及穩定性篩選，產品性能穩定可靠，應用于環境比較惡劣的露天現場，同時能夠現場壓力顯示，零點，滿程可遷移。XK600S工業顯示型壓力變送器安裝接口形式，既可根據用戶的要求加工，也可提供與其它品牌變送器兼容的規格。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅壓阻傳感器
2、堅固密封良好的鋁合金接線盒，戶外安裝使用
3、用于氣體，液體，蒸汽的壓力測量
4、提供低壓，中壓，高壓豐富的壓力量程范圍
5、有液晶顯示可選擇
6、款式多樣，適合工業的各種場合要求
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
適用范圍
項目配套，鍋爐，油田，注塑，重工，化工，蒸汽管網，燃氣管網，供水管網
外形結構及接線方式
SLK600S工業顯示型壓力變送器采用高性能，高穩定性OEM壓力芯體作為信號測量元件，傳感器信號經過專用信號處理轉換成標準信號輸出，經過長期老化及穩定性篩選，產品性能穩定可靠，應用于環境比較惡劣的露天現場，同時能夠現場壓力顯示，零點，滿程可遷移。XK600S工業顯示型壓力變送器安裝接口形式，既可根據用戶的要求加工，也可提供與其它品牌變送器兼容的規格。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
產品特點
1、擴散硅壓阻傳感器
2、堅固密封良好的鋁合金接線盒，戶外安裝使用
3、用于氣體，液體，蒸汽的壓力測量
4、提供低壓，中壓，高壓豐富的壓力量程范圍
5、有液晶顯示可選擇
6、款式多樣，適合工業的各種場合要求
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
| 量程范圍 | -100kPa…0～20kPa…100MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～85℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5、0.3級可選 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| EMC浪涌 | （IEC61000-4-5） 2KV |
| EMC靜電 | （IEC61000-4-2） 接觸放電8KV，空氣放電15K |
| 防護等級 | IP65 |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 材質 | 外殼低銅鋁合金；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
項目配套，鍋爐，油田，注塑，重工，化工，蒸汽管網，燃氣管網，供水管網
外形結構及接線方式

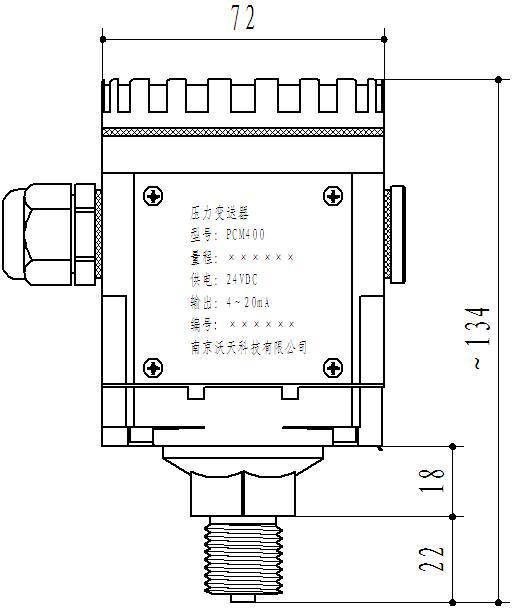

| 種類 | J1：2088殼體 | J2：2088殼體帶顯示 | J3：133殼體 |
|
尺寸圖 單位：mm |
 |
 |
 |
|

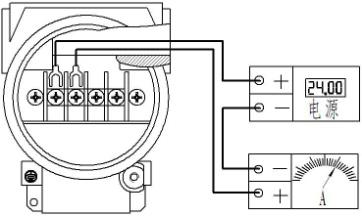

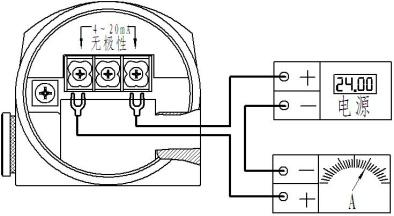

接線方式 (電流輸出） |
 |
 |
 |
|

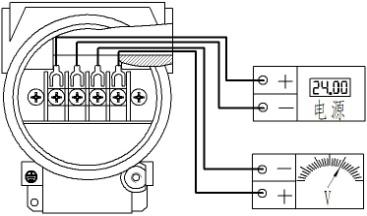

接線方式 (電壓輸出） |
 |
 --------- |
--------- |

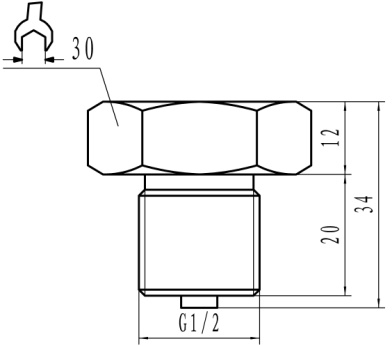

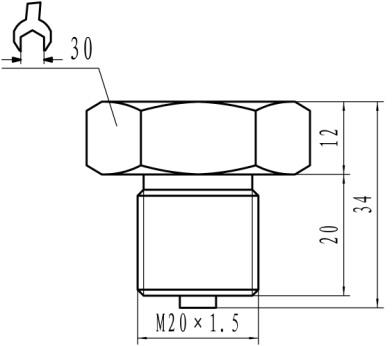

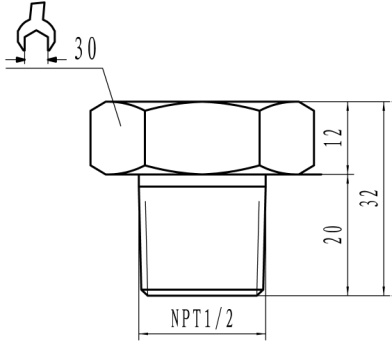

螺紋接口
| 種類 | C1：M20×1.5 | C2：G1/2 | C3：NPT1/2 |
|
尺寸圖 單位：mm |
 |
 |
 |

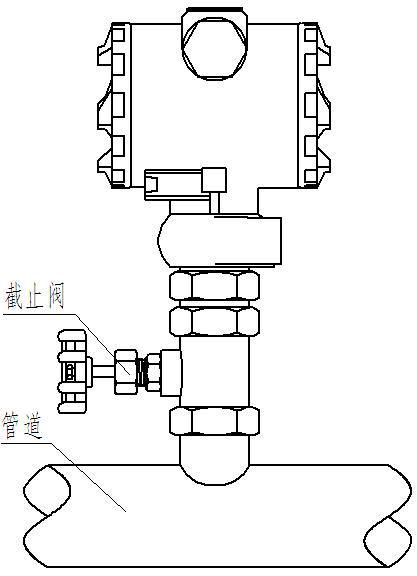

安裝示意（僅供參考）
安裝提示：1. 產品垂直安裝于現場壓力接口。
2. 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
3. 產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。
4. 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
① 電氣連接是否準確，是否牢固；
② 供電電壓是否過低以及負載電阻是否過大。
訂購指南
| 產品名稱 | ||||||||||
| SLK600S工業顯示型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| -100kPa…0～10kPa…100MPa | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、B5:0.5V～4.5V | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1/4、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1:2088殼體、J2:2088殼體帶顯示、J3:133殼體 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| SLK600S | 1MPa | V1 | B1 | C1 | J2P1GE1 選型舉例：SLK600S-1MPa-V1-B1-C1-J2P1GE1 | |||||
表示型號為SLK600S、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為2088殼體帶顯示、精度為0.5％、壓力類型為表壓、有防爆要求。
▲訂購提示
1、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
2、若對產品外形和性能參數有特殊要求，本公司可提供定制。
