SLK510卡箍平膜型壓力變送器
產品概述
SLK510卡箍平膜型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流﹑頻率信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連，可進行遠距離信號傳輸。SLK510卡箍平膜型壓力變送器卡箍端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、量程范圍寬，可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
適用范圍
腐蝕性氣體，液體，蒸汽的壓力和液位測量，壓縮機，空調系統，工業自動化產品配套等…
電氣連接及接線方式
SLK510卡箍平膜型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流﹑頻率信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連，可進行遠距離信號傳輸。SLK510卡箍平膜型壓力變送器卡箍端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、量程范圍寬，可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
| 量程范圍 | 0～70kPa…10MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～85℃、 -40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±2%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±2%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 材質 | 外殼不銹鋼；卡箍及隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
腐蝕性氣體，液體，蒸汽的壓力和液位測量，壓縮機，空調系統，工業自動化產品配套等…
電氣連接及接線方式
| J1：2088殼體 | J5：赫斯曼 | ||
|

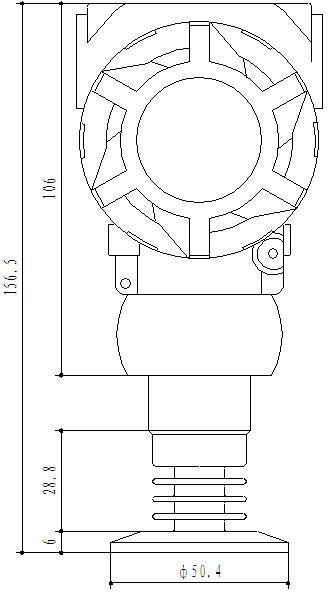

尺寸圖 單位：mm |
 三片散熱片 |

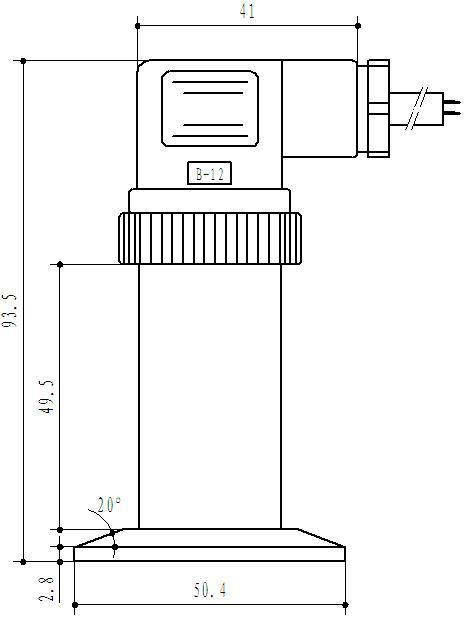

 無散熱片 （介質溫度-40℃～85℃） |

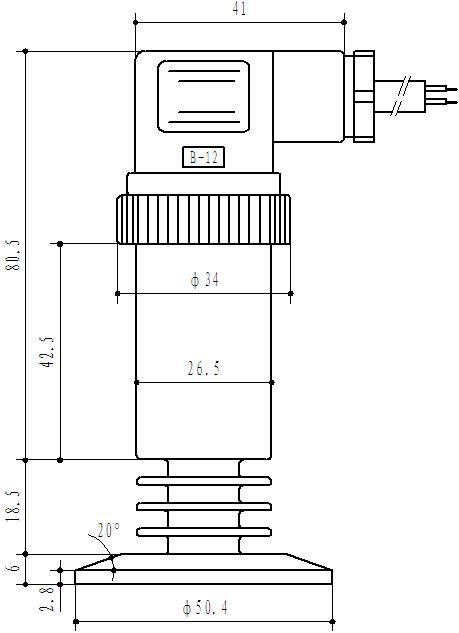

 三片散熱片 （介質溫度-40℃～150℃） |
|

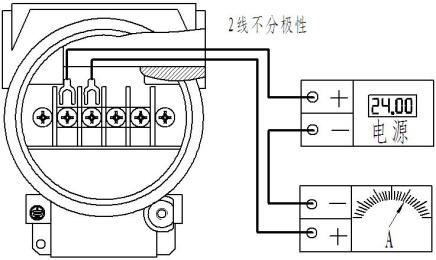

接線方式 (電流輸出） |
 |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|

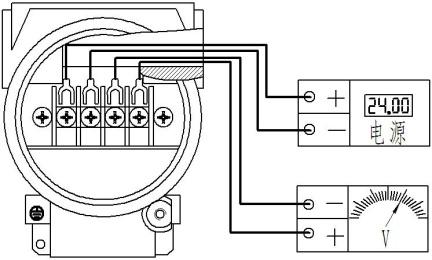

接線方式 (電壓輸出） |
 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
卡箍接口

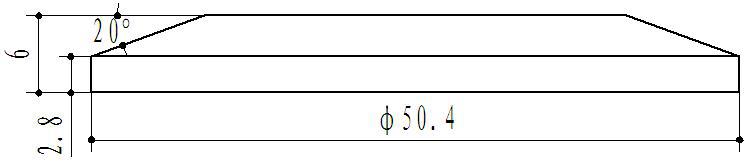

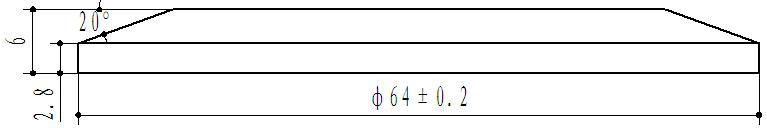

| K1：2寸卡箍 | K2：2.5寸卡箍 |
 |
 |

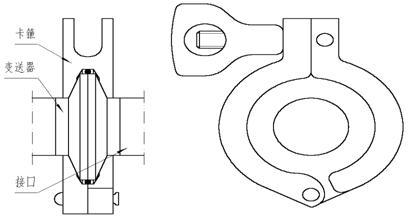

安裝示意（僅供參考）
安裝提示：
1.卡箍平膜為一次性充油，膜片請勿觸碰，防止變形進而損傷內部芯片。
2.赫斯曼常溫型產品，在介質150℃溫度下（消毒時間）工作不要超過十分鐘，防止高溫導致傳感器不能正常工作。
3.在現場安裝或清洗時，請擰緊赫斯曼插座或2088外殼，防止殼體進水損壞內部電路。
訂購指南
| 產品名稱 | ||||||||||
| SLK510卡箍平膜型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| 根據客戶要求直接填寫 | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 卡箍接口 | ||||||||||
| K1：2寸卡箍、K2：2.5寸卡箍 | ||||||||||
| 附加信息 | ||||||||||
| J1:赫斯曼、J2:2088殼體 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| SLK510 | 1MPa | V1 | B1 | K1 | J1P1GE1 選型舉例：SLK510-1MPa-V1-B1-K1-J1P1GE1 | |||||
表示型號為SLK510、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、卡箍接口為2寸卡箍、電氣連接為赫斯曼、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為3。
⑵ 2088殼體均有三片散熱片。
⑶ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤會造成放大電路的損壞。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
