概述
工業用裝配式K型熱電偶是一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

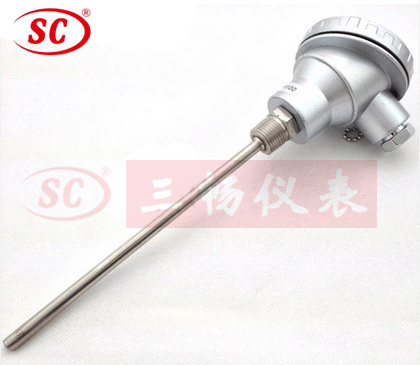

K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
K型熱電偶測量范圍及允許誤差范圍
|
熱電偶類別
|
代號
|
分度號
|
測量范圍
|
基本誤差限
|
|
鎳鉻－康銅
|
WRK
|
E
|
0－800℃
|
±0.75%t
|
|
鎳鉻－鎳硅
|
WRN
|
K
|
0－1300℃
|
±0.75%t
|
|
鉑銠 13 -鉑
|
WRB
|
R
|
0-1600℃
|
±0.25%t
|
|
鉑銠 10 －鉑
|
WRP
|
S
|
0－1600℃
|
±0.25%t
|
|
鉑銠 30 －鉑銠 6
|
WRR
|
B
|
0－1800℃
|
±0.25%t
|
注：t為感溫元件實測溫度值（℃）
K型熱電偶時間常數
|
熱惰性級別
|
時間常數（秒）
|
熱惰性級別
|
時間常數（秒）
|
|
Ⅰ |
90－180
|
Ⅲ |
10－30
|
|
Ⅱ |
30－90
|
Ⅳ |
＜10
|
K型熱電偶公稱壓力：一般是指在工茁度下保護管所能承受的靜態外壓而破裂。
K型熱電偶小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周?chē)諝鉁囟葹?5－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下于下表規定的值。
|
規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
